恒温槽の校正と温度分布測定｜指示計器との違いと台帳管理

恒温槽の校正管理では、槽内の温度分布測定と、内蔵指示計器の校正を別の対象として記録します。槽内の複数位置がどのような温度を示すかという評価と、表示値が基準となる温度に対してどう対応するかという確認は、目的も成果物も同じではありません。

本記事では、槽本体と内蔵計器を別の管理単位にし、対象ID、温度点、センサー位置、空槽・負荷条件を発注から受領まで引き継ぐ方法を解説します。特定の測定点数を一律に決めず、実使用条件から発注範囲を定め、2種類の結果と証明書を槽IDで結ぶ4ステップを示します。

温度分布測定と指示計器の校正は別である

恒温槽の管理対象は、槽内空間と内蔵指示計器の2つです。まず対象、目的、入力条件、結果、証明書を分けると、発注した範囲と受領した成果物の食い違いを見つけやすくなります。

恒温槽の校正管理とは

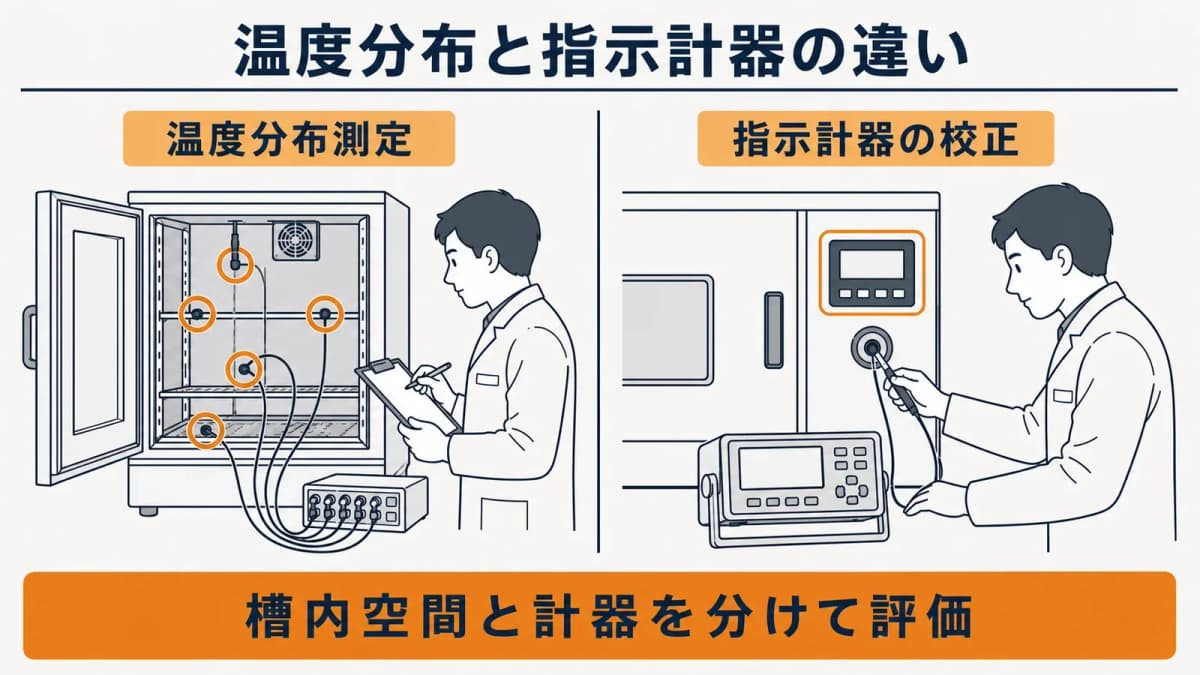

恒温槽の校正管理とは、槽内空間の分布評価と指示計器の比較結果を区別し、同じ設備へ関連付けて追跡することです。温度分布測定では、設定した条件で槽内の位置による温度の違いを確認します。内蔵指示計器の校正では、指示値と基準となる温度との関係を記録します。

片方の結果だけで他方を実施したことにはなりません。指示計器の表示が基準と対応していても槽内の各位置が同じ状態とは限らず、分布結果を受け取っても内蔵計器の校正範囲が含まれるとは限りません。発注書と台帳で対象を明記し、文書名だけで判断しない運用が必要です。

温度分布と指示計器の早見表

2種類の実施内容は、測定対象、センサー配置、条件、結果、発注仕様、管理IDの6軸で比較します。槽をどのように使用するかを発注前に整理し、成果物へ必要な条件が記録されるよう指定します。

周期一般は校正周期の決め方で扱う使用条件と履歴の考え方を使い、本記事では槽と計器を分ける管理に集中します。単体の温度計や温湿度計一般へ範囲を広げず、恒温槽の発注側が必要な情報だけを整理します。

槽本体と内蔵計器を別の管理単位にする

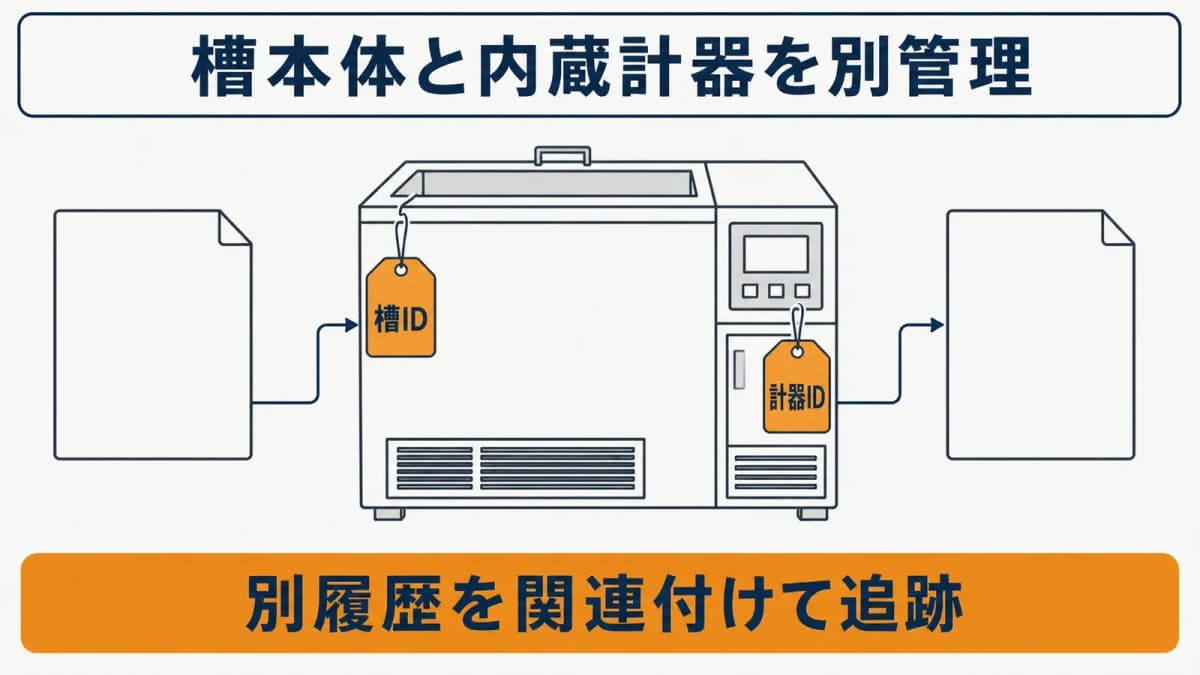

槽本体と内蔵計器には別々の管理IDを付け、関連IDで結びます。槽の設備情報と、計器・センサーの個体情報を分けることで、証明書の対象を取り違えず、交換後も履歴を追跡できます。

槽ID・型式・容量・用途を登録する

槽本体には、槽ID、型式、製造番号、容量、設置場所、使用工程、実使用温度域、主な負荷の状態を登録します。設備の呼称だけでなく現品ラベルと一致するIDを使い、同型設備が複数ある現場でも個体を特定できるようにします。

用途には、何を収容し、どの条件で使用し、どの範囲を品質判断に使うかを記載します。設定温度だけでは発注条件を決められないため、空槽で使うのか、実際の負荷を置くのか、扉の開閉や安定時間をどの手順で扱うのかも関連文書の所在とともに残します。始業前点検記録にも槽IDを記載し、使用前の状態確認を同じ設備へ結びます。

計器ID・センサー・表示範囲を登録する

内蔵指示計器には、計器ID、型式、製造番号、表示範囲、接続するセンサー、槽IDとの関係を登録します。計器やセンサーを交換したときは、旧個体の履歴を消さず、交換日、新しいID、交換理由を設備履歴へ結びます。

槽IDと計器IDを同じ番号にすると、分布結果と計器証明書の対象が曖昧になりやすくなります。標準器・基準器の社内管理で使う標準器IDとも区別し、槽、内蔵計器、測定に使用した標準器の3者を結果票から追える状態にします。

測定条件と発注範囲を決める

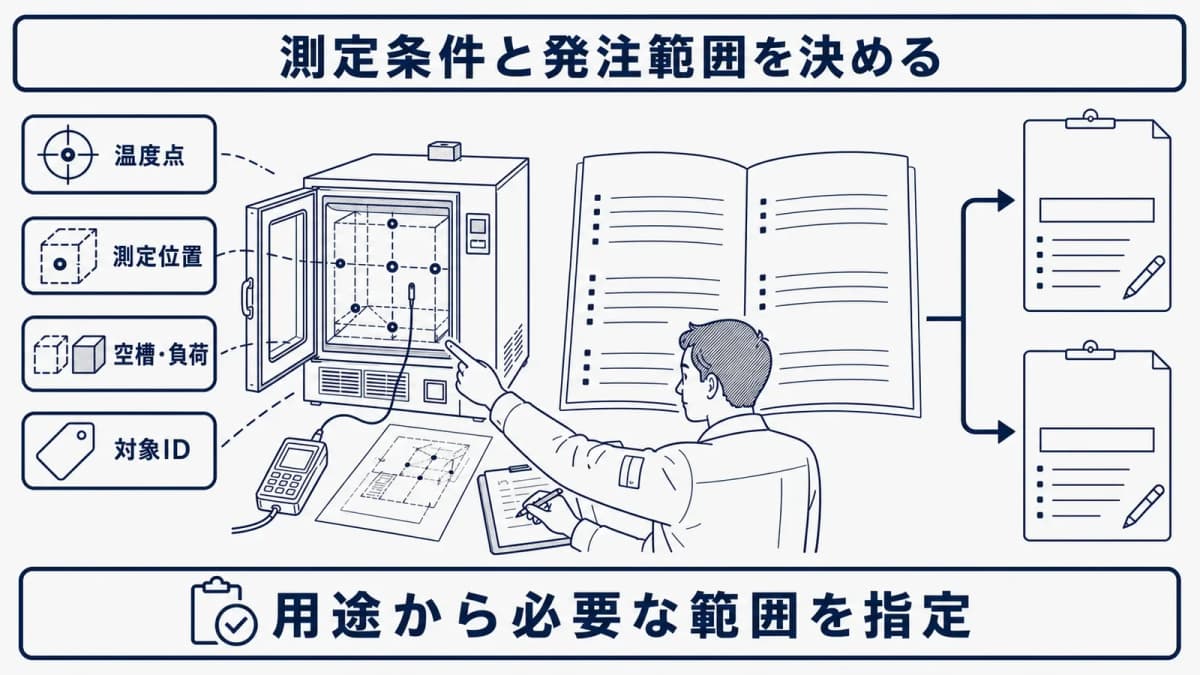

発注前には、実際の使用条件を分解し、温度分布測定と計器校正の範囲を別々に指定します。機器名だけの依頼ではなく、対象ID、温度点、位置、負荷、結果形式、必要書類を発注仕様へ落とします。

ステップ1 用途から温度点・位置・負荷条件を定める

実際の使用条件を整理し、確認する温度点、槽内位置、空槽または負荷条件を定めます。槽の容量、形状、実使用範囲、収容物、顧客要求、自社手順を確認し、なぜその温度点と位置を選ぶのかを記録します。測定点数は一律に断定せず、使用実態に基づいて決めます。

空槽条件と負荷条件では、槽内の状態や結果の意味が変わります。負荷を使うときは、種類、量、配置を再現できる形で指定し、結果票にも条件が残るよう依頼します。必要な安定時間や扉開閉の扱いは、メーカー情報と承認済み手順を確認します。

ステップ2 分布測定と計器校正の範囲を指定する

槽内分布と内蔵指示計器を分け、対象ID、条件、結果形式、必要書類を発注仕様へ記載します。分布測定には槽ID、温度点、センサー位置、空槽・負荷条件を、計器校正には計器ID、対象範囲、指示値と基準値の記録を指定します。

必要書類として、証明書、結果票、使用標準器の情報、調整の有無を確認できる記録を整理します。社内校正手順書の作り方と同様に、実施者が解釈で補わなくてもよい粒度で作業条件を記載し、変更時の承認者も決めます。

結果を受領して使用再開を判断する

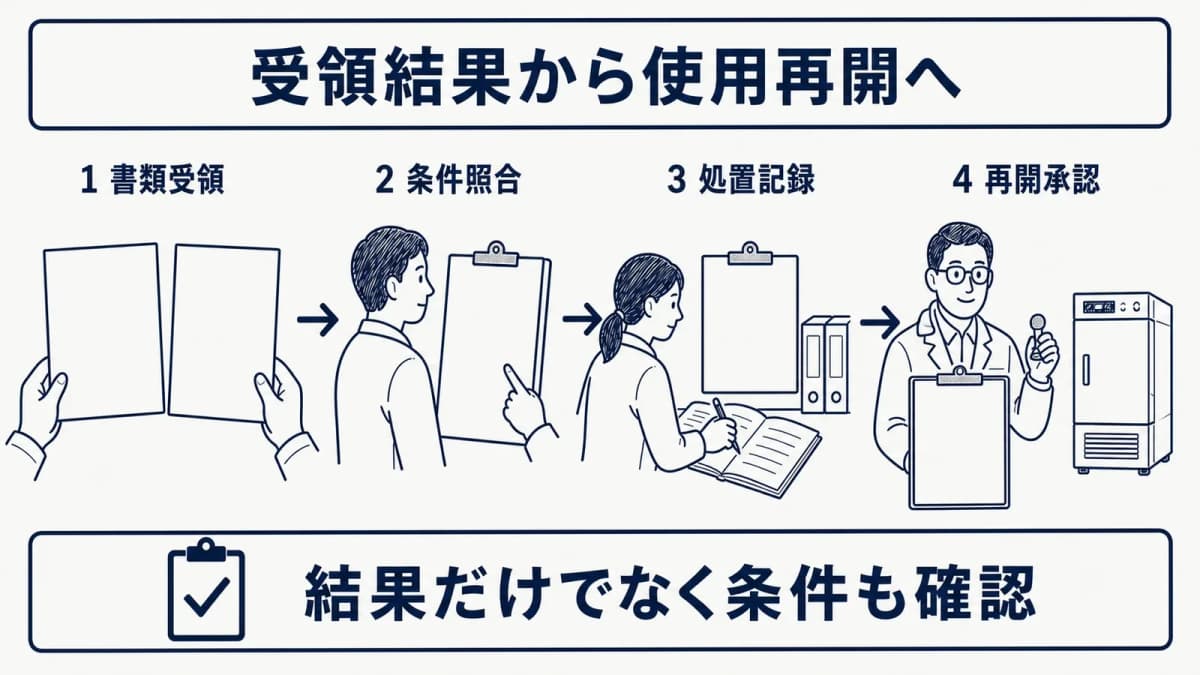

受領時は、文書がそろったかだけでなく、発注した対象と条件に一致するかを照合します。差異を見つけたまま次回日を登録せず、再測定、条件確認、影響確認の要否を判断します。

ステップ3 測定条件・結果・対象IDを照合する

受領した証明書と結果票について、対象ID、温度点、位置、負荷条件、結果を発注内容と照合します。槽IDと計器ID、製造番号、実施日、使用標準器、調整の有無も確認します。分布結果と計器証明書を文書名だけでまとめず、それぞれの対象へ登録します。

発注した温度点や位置が欠けている、負荷条件が異なる、計器の対象範囲が実使用域を含まないなどの差異は、校正先へ確認します。確認内容、追加書類、再測定の判断、担当者を受入記録へ残します。

ステップ4 処置・次回日・使用再開を記録する

調整や再測定の要否を判断し、影響確認、使用再開の承認、次回実施日を記録します。結果が自社の使用要件を満たさないときは、設定の見直し、用途制限、再測定、修理などの処置を選びます。処置前の結果を削除せず、処置後の結果と関連付けます。

次回日は槽の分布測定と計器校正で別々に設定し、起算点と周期根拠を残します。校正期限・校正周期の管理へ接続し、使用再開の承認日、承認者、制限条件も同じ設備履歴から確認できるようにします。定期実施の間に状態を確認する運用は、計測器の中間点検の目的と記録を分けて設計します。

設備と計器の証明書を関連付ける

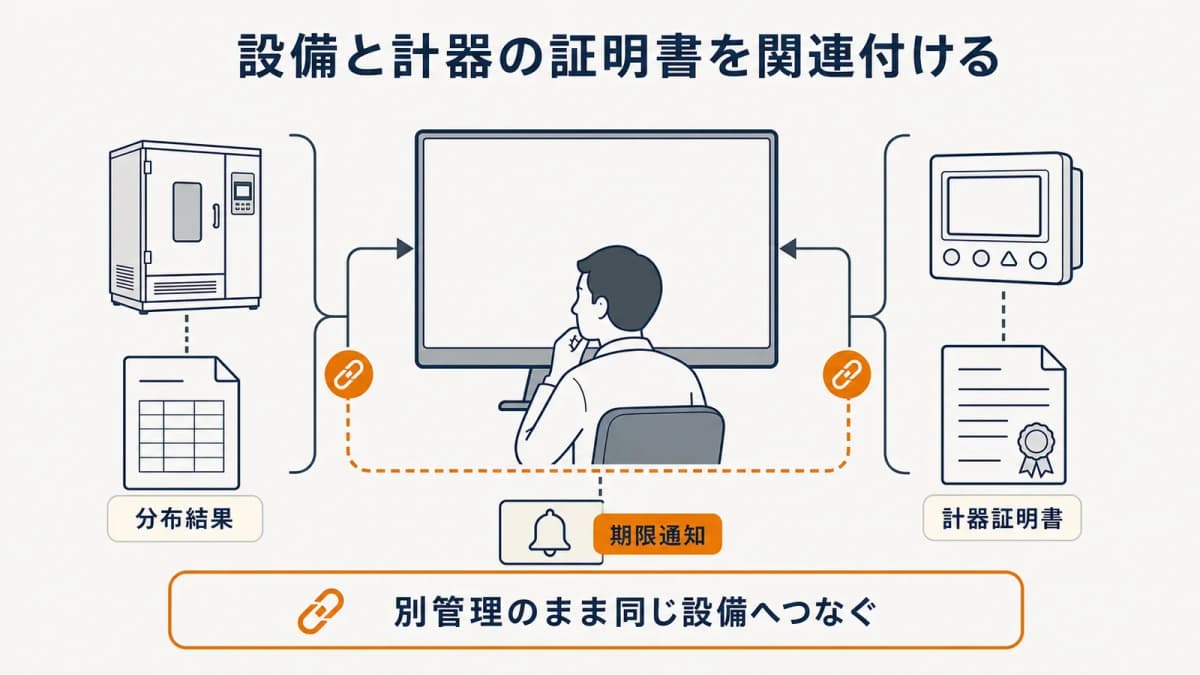

温度分布の結果と内蔵指示計器の証明書は、別履歴として保管し、槽IDで関連付けます。対象と条件を保持したまま検索できると、監査や使用条件変更の際に必要な証拠を取り出せます。

分布結果と計器証明書を別履歴で保管する

分布結果には槽ID、条件、センサー位置、位置別の値を、計器証明書には計器ID、表示範囲、基準値との関係を持たせます。ファイル名だけに依存せず、文書種別、対象ID、実施日、発行元を台帳項目として登録します。

管理対応表は、槽ID、内蔵計器ID、センサー位置、空槽・負荷、設定値・実測値、証明書の6要素を一行で照合できる構成にします。発注前チェックリストと受入記録を同じID体系で運用すると、条件の伝達から証拠保管までをつなげられます。

計測器校正HUBで期限と証明書を追跡する

計測器校正HUBでは、槽本体と内蔵計器を別登録し、関連IDをカスタム項目へ持たせ、期限通知、PDF証明書、監査向け出力を使えます。分布結果と計器証明書を別の文書種別として対象レコードへ紐付け、双方の次回日を個別に管理します。

温度分布を自動解析したり、統計グラフで評価したりする機能としては案内しません。条件と結果の技術的な判断は自社の責任者が行い、HUBは管理ID、期限、証明書、操作履歴を追う役割に限定します。

まとめ

恒温槽の校正管理では、槽内の温度分布測定と内蔵指示計器の校正を別対象として発注し、別履歴で保管します。槽ID、計器ID、温度点、センサー位置、空槽・負荷条件を発注仕様と結果票で照合し、槽IDを介して証拠を関連付けます。

測定点数は一律に決めず、槽の容量、形状、実使用範囲、負荷、顧客要求から根拠を定めます。受領時は対象と条件の一致を確認し、処置、使用再開、次回日を承認記録として残すことが要点です。

よくある質問

恒温槽の温度分布測定と内蔵温度計の校正は同じですか？

同じではありません。温度分布測定は槽内空間の位置による差を確認し、内蔵指示計器の校正は指示値と基準となる温度との関係を確認します。対象と結果を分けて記録します。

恒温槽の測定点数は一律に決まっていますか？

本記事では一律の点数を断定しません。槽の容量、形状、実使用範囲、空槽または負荷条件、顧客要求、適用する手順を確認し、位置と温度点の根拠を残します。

槽本体と内蔵計器は同じ管理番号でよいですか？

対象と証明書を区別できるよう、槽本体と内蔵計器を別IDで管理し、関連IDで結ぶ方法が適切です。分布結果と計器校正結果を取り違えず追跡できます。

槽と付属計器の管理単位を整理

計測器校正HUBは、槽本体と内蔵計器を別資産として登録し、それぞれの期限と証明書を槽IDで結ぶ運用を支援します。発注・受領・台帳の管理単位については、無料で相談するからご相談ください。
