画像寸法測定器の校正・点検｜監査で示すトレーサビリティ【2026年版】

画像寸法測定器のトレーサビリティは、装置名だけで判断せず、マスタゲージの校正状態、測定条件、確認結果、外部校正の証明を機器IDでつないで示します。同じ装置でも、倍率、レンズ、照明、測定プログラムが変われば、確認結果を適用できる条件も変わります。装置の校正証明書だけでなく、実際の測定条件と使用時の確認を一つの証明経路にすることが重要です。

この記事では、画像寸法測定器・投影機に対象を限定し、装置本体、マスタゲージ、標準スケール、測定条件、外部校正、異常時処置をつなぐ方法を解説します。三次元測定機とは管理対象と確認条件を分け、顧客監査で機器IDから証拠へたどれる記録を整えます。

画像寸法測定器・投影機の管理対象を分ける

画像系の測定管理では、装置本体と、測定状態を確認するマスタゲージ・標準スケールを別の個体として扱います。さらに、装置方式が異なる三次元測定機は同じ管理手順へ混在させません。

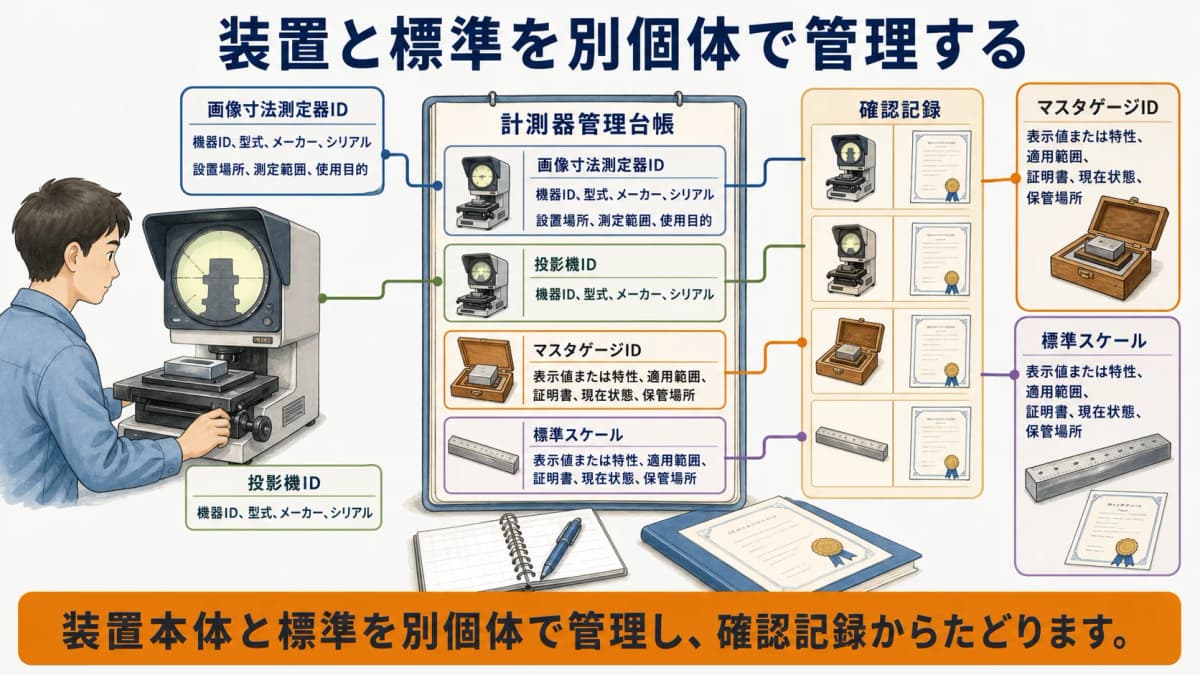

装置本体とマスタゲージ・標準スケールを分ける

装置本体には、機器ID、型式、メーカー、シリアル、設置場所、測定範囲、使用目的、校正・確認履歴を登録します。マスタゲージと標準スケールには別の管理番号を付け、表示値または特性、適用範囲、証明書、現在状態、保管場所を記録します。装置の備考欄だけに標準の情報をまとめず、使用した個体を確認記録から特定できるようにします。

機器本体と標準を分ける共通原則は膜厚計本体と標準片の個体管理で確認できます。標準の校正状態、使用制限、交換履歴は標準器・基準器の社内管理も参照し、装置と別の責任者・履歴を持たせます。

三次元測定機とは測定方式と管理条件を分ける

画像寸法測定器・投影機は、画像や投影像を用いる測定条件を管理の中心にします。三次元測定機は測定方式、使用する標準、確認条件、停止計画が異なるため、画像系の倍率や照明の記録だけで管理しません。社内の分類名が似ていても、方式と証拠の組み合わせを確認して台帳を分けます。

三次元測定機については三次元測定機の校正・点検管理へ委ねます。画像系の台帳では、装置ID、使用するマスタゲージ、倍率・レンズ・照明・測定プログラム、外部校正範囲を一組として管理します。

測定条件を再現できる記録にする

再現できる記録とは、同じ装置名だけでなく、どの条件と標準で確認したかを特定できる記録です。条件の識別子、マスタゲージID、測定点、結果、判定を一つの実施記録にします。

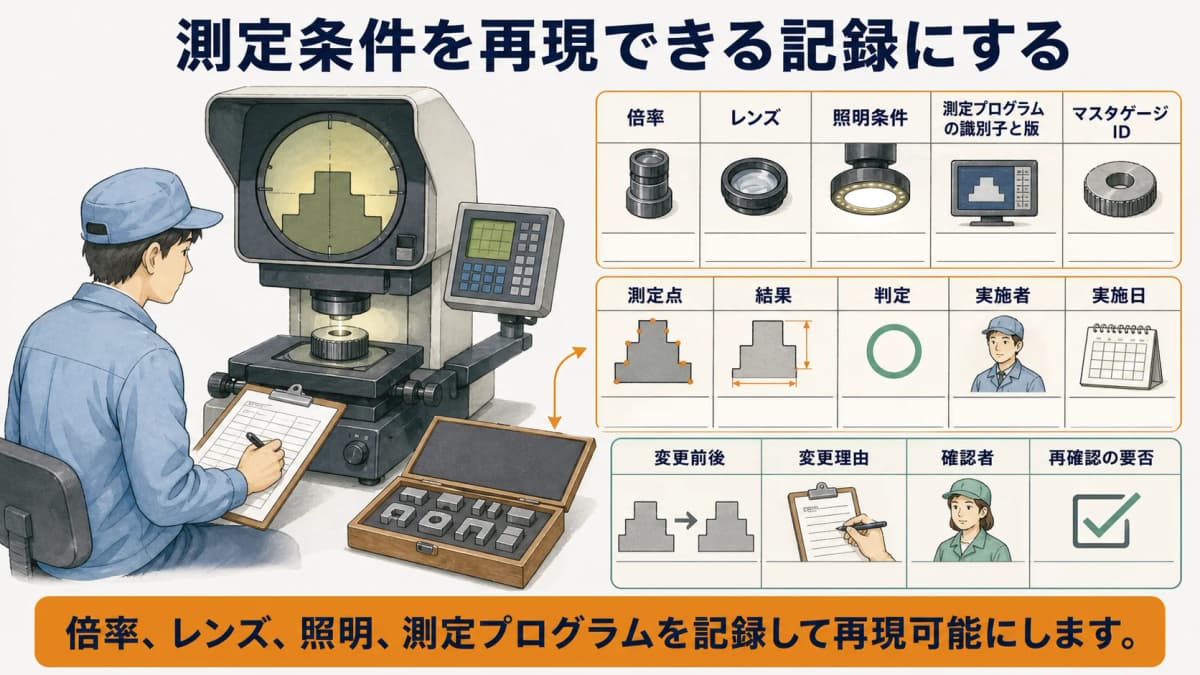

倍率・レンズ・照明・測定プログラムを特定する

確認記録には、使用した倍率、レンズ、照明条件、測定プログラムの識別子と版を残します。画像の輪郭や測定点の認識に関わる条件を、担当者の記憶や装置内の現在設定だけに依存させません。条件を変更した場合は、変更前後、変更理由、確認者、再確認の要否を記録します。

測定プログラムは名称だけでなく、対象製品や測定箇所と対応させます。プログラム自体の妥当性確認は別の管理記録で行い、台帳には記録番号または保管先を持たせ、装置の校正履歴と混在させません。

マスタゲージID・測定点・結果・判定を残す

使用時の確認には、装置ID、マスタゲージID、測定条件、測定点、結果、判定、実施者、実施日を残します。マスタゲージの種類だけを記すのではなく、証明書に対応する個体を特定します。複数の測定点を確認する場合は、結果と判定がどの点に対応するかを明確にします。

条件別の精度基準を台帳化する考え方は計測器台帳の精度基準欄への確度・分解能の登録方法を参考にします。登録値、適用条件、原資料、選定理由を結び、条件変更時に古い基準をそのまま使わないようにします。

外部校正と使用時確認をつなぐ

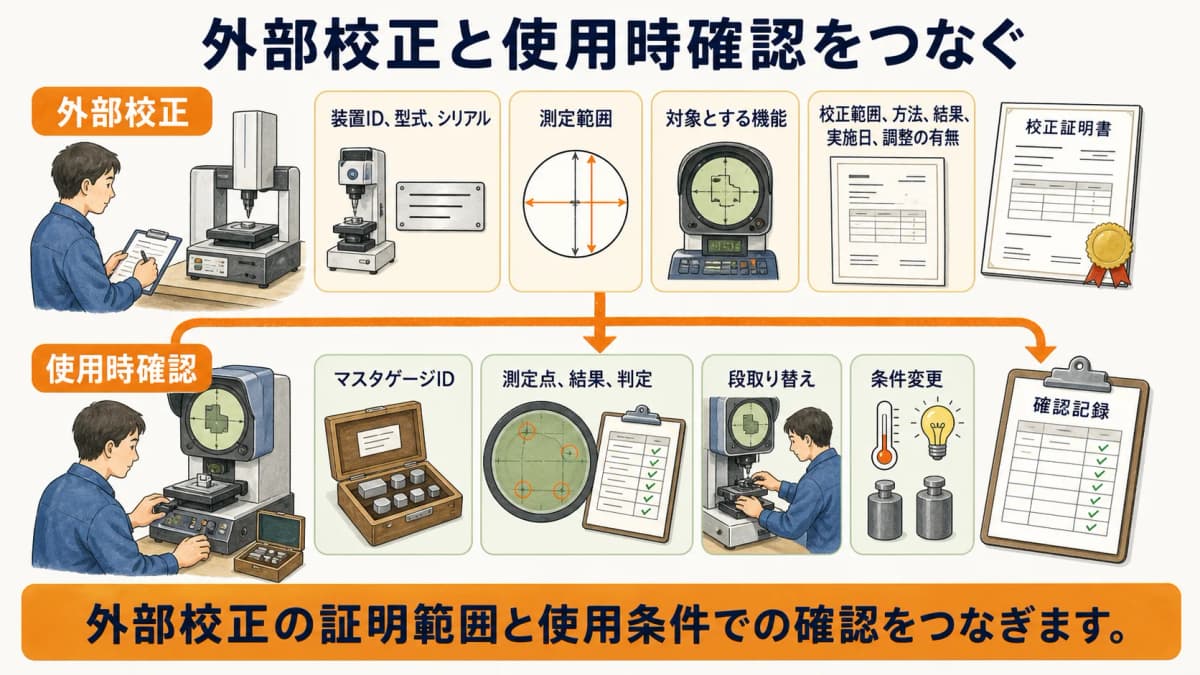

外部校正と使用時確認は、同じ目的の重複作業ではありません。外部校正で確認した装置と範囲を証明書で示し、現場ではマスタゲージを用いて使用条件での状態を継続して確認します。

外部校正の対象範囲と証明書を確認する

外部校正の依頼時は、装置ID、型式、シリアル、測定範囲、対象とする機能、必要な証明書を指定します。受領後は、対象個体、校正範囲、方法、結果、実施日、調整の有無を依頼内容と照合します。装置の一部だけが対象の場合は、証明できる範囲と現場の使用範囲が一致するかを確認します。

証明書は装置IDへ紐付け、過去文書を上書きせずに保持します。外部校正の結果から使用時確認の条件を変更した場合は、変更理由と適用開始を確認記録にも反映します。

段取り・条件変更後の確認ルールを決める

段取り替え、倍率・レンズ・照明・測定プログラムの変更後は、どの条件で使用前確認を行うかを自社ルールにします。すべての変更を同じ扱いにせず、測定結果への影響、過去の不具合、顧客要求から確認対象を決めます。確認には、使用するマスタゲージID、測定点、結果、判定を残します。

校正間の確認方法は計測器の中間点検も参考にし、実施時期、条件、判定基準、異常時の連絡先を定めます。確認時期と判定条件は、自社の使用状況と履歴を基に設定し、変更後も妥当性を見直します。

顧客監査で証明経路を一枚で示す

監査用の証明経路は、装置IDを起点に、マスタゲージ、測定条件、確認記録、外部校正、証明書、異常時処置へたどれる一覧です。機種名だけでIATF16949への対応を断定せず、自社に求められる測定能力と証拠のつながりを説明します。

証明経路の一覧は原記録の代わりではなく、要求された証拠へ案内する索引です。各記録の更新責任者、確認日、保管先をそろえ、一覧だけが古い状態にならないよう変更時の更新手順を決めます。

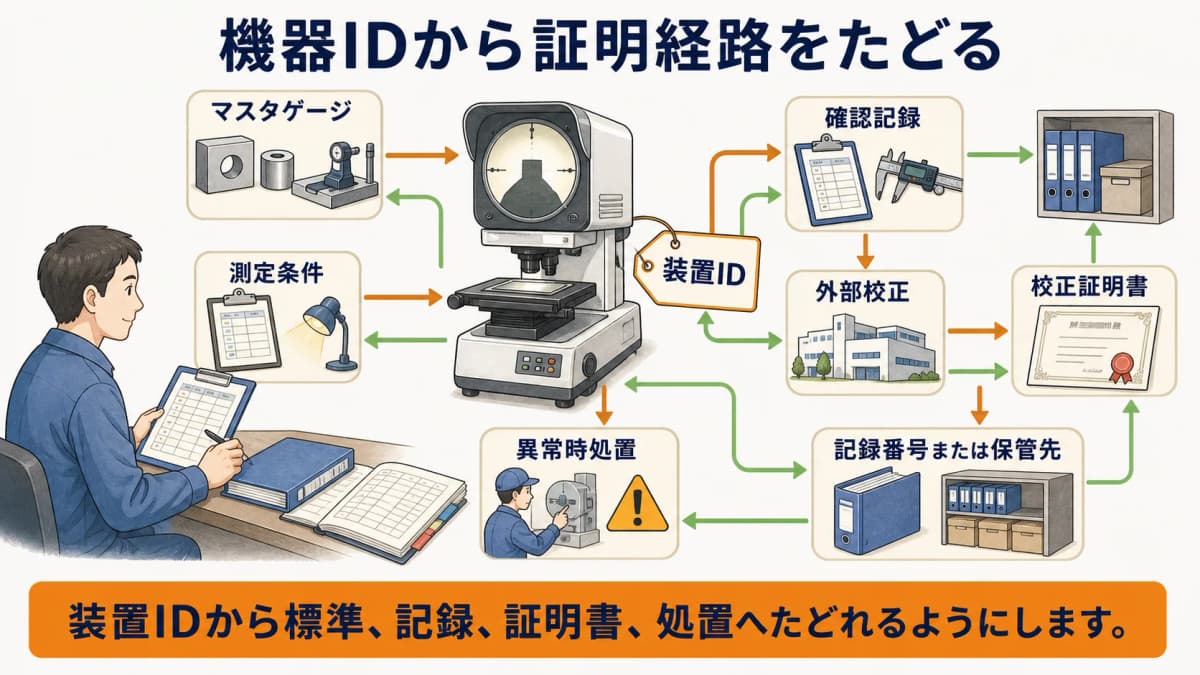

機器IDから標準・記録・処置までたどれるようにする

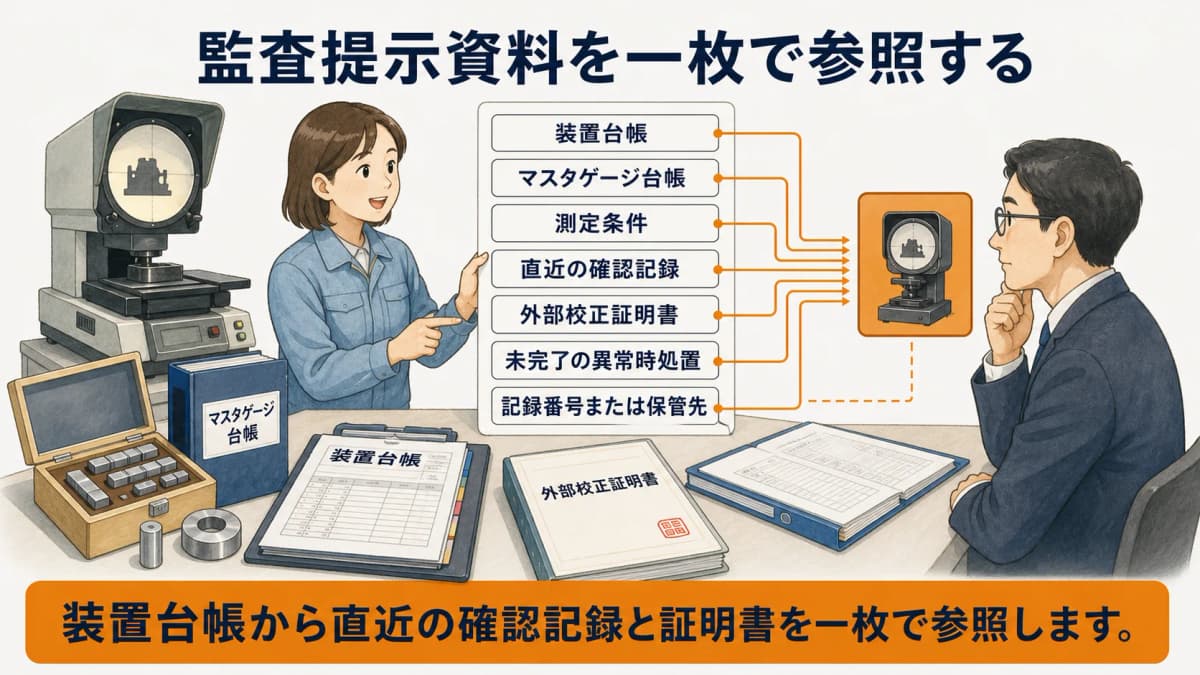

監査提示資料には、装置台帳、マスタゲージ台帳、測定条件、直近の確認記録、外部校正証明書、未完了の異常時処置をまとめます。顧客監査で示す計測器の校正記録を参考に、要求された製品・工程から対象装置と標準へたどれるようにします。一覧の各項目には記録番号または保管先を示し、原記録をすぐ確認できる状態にします。

計測器校正HUBでは、装置とマスタゲージを別の台帳レコードとして登録し、証明書PDF、校正履歴、監査ログを個体へ紐付けられます。使用時の確認記録は別様式で保持し、利用者が設計するカスタム項目に記録番号や保管先を持たせて、監査時の参照経路を作ります。

画像寸法測定器の校正・点検FAQ

画像寸法測定器のトレーサビリティ、マスタゲージ管理、日常点検記録について、判断の要点を整理します。装置名や台帳の有無だけでなく、標準、条件、記録、証明書のつながりを確認します。

画像寸法測定器はIATF16949のトレーサビリティに対応できますか？

機種名だけでは判断できません。要求される測定能力に対し、装置の校正、使用する標準、測定条件、確認記録を結んで説明できるかを確認します。

マスタゲージにも校正が必要ですか？

測定結果の確認根拠として使う場合は、必要な特性、校正・検証の方法、状態、証明書を管理し、装置の確認記録と紐付けます。

日常点検の結果を計測器台帳へ入力できますか？

計測器校正HUBには日常点検記録の専用入力機能は未実装です。点検記録は別様式で残し、台帳のカスタム項目に記録番号や保管先を持たせる運用にします。

まとめ｜装置・基準・条件・証拠を一つのIDでつなぐ

画像寸法測定器・投影機の管理では、装置、マスタゲージ、標準スケールを別個体で識別し、倍率・レンズ・照明・測定プログラムを確認記録へ残します。外部校正範囲、証明書、段取りや条件変更後の確認、異常時処置を機器IDでつなぎ、監査で証明経路を示せる状態にしてください。

計測器校正HUBでは、機器台帳、校正履歴、証明書PDF、カスタム項目、監査ログを組み合わせて、装置と標準の参照関係を管理できます。日常点検記録は別様式で保持し、記録番号・保管先を台帳へ持たせて証拠へたどれるようにします。

画像寸法測定器・投影機の機器台帳、標準の個体管理、証明書PDF、確認記録の参照先をつなぐ設計をご相談いただけます。顧客監査で示す証明経路を整理したい場合は、無料で相談するをご利用ください。
