三次元測定機の校正と点検｜停止時間を含む年間計画の立て方

三次元測定機の校正は、校正日だけでなく、生産停止、事前準備、復旧確認までを年間計画へ組み込みます。校正先との日程だけを押さえても、製造部門との停止調整、作業環境、マスター、受領書類、使用再開の責任者が決まっていなければ、予定どおりに完了できません。品質保証部門が設備と関係部門をつなぐ計画を持つ必要があります。

本記事では、日常確認、マスターワーク、外部校正の役割を分け、設備・マスター情報の登録から、停止候補日の調整、出張作業の準備、証明書の受入れ、復旧確認までを4ステップで解説します。12か月の計画行へ担当、期限、完了証拠を配置し、延期や緊急修理も同じ履歴で管理する方法を整理します。

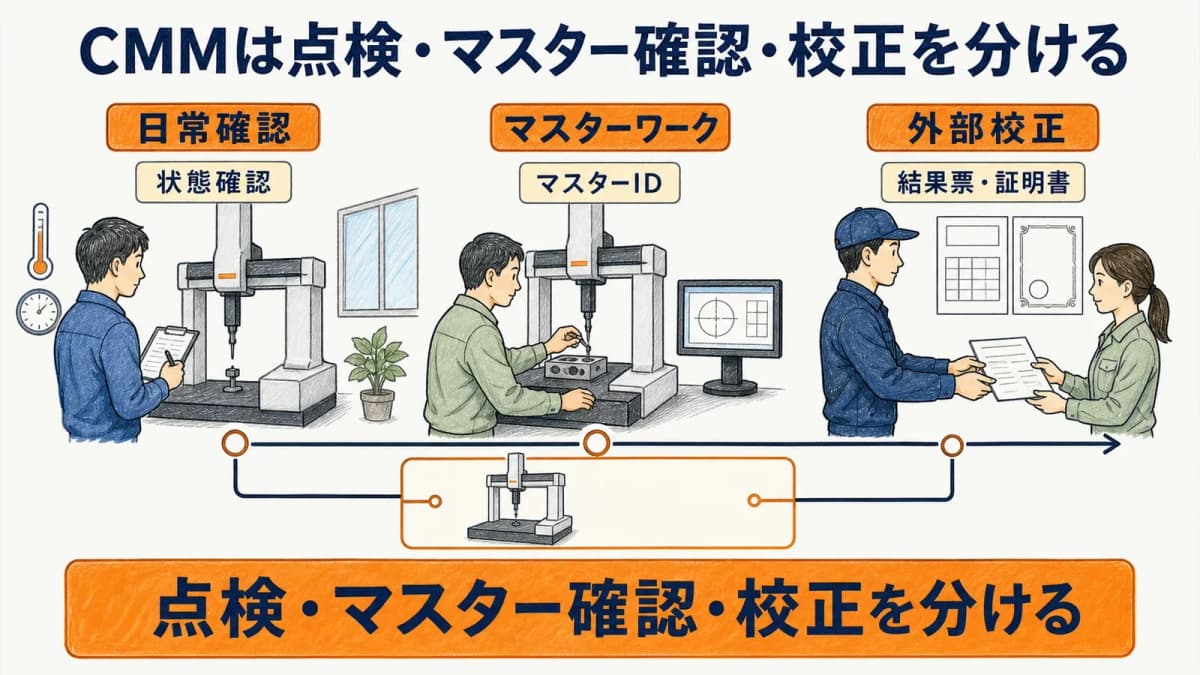

CMMは点検・マスター確認・校正を分ける

CMMを管理するときは、使用前後の日常確認、マスターワークによる社内確認、外部校正の3層を区別します。それぞれ目的、実施者、設備停止、残す証拠が異なり、1つを行っただけで他を自動的に省略できる関係ではありません。

三次元測定機の校正計画とは

CMMの校正計画とは、設備性能の確認日と生産停止・準備・受入れを同じスケジュールで統制することです。品質保証部門は校正範囲と証拠を確認し、製造部門は停止候補と生産影響を整理し、設備部門は作業条件と復旧を支えます。校正先を含む担当と完了条件を計画票へ明記します。

本記事は、CMMの規格細目や機械選定ではなく、校正を発注する側の工程を扱います。設備性能の技術判断は校正先や自社の要求に基づいて行い、年間計画では停止前後の連絡、準備、書類、承認を追跡可能にします。

確認方法の早見表

日常確認、マスターワーク、外部校正は、目的、実施者、停止、記録の4観点で整理します。名称だけで区別せず、どこまで確認できるかと、異常時に誰へつなぐかを自社手順へ残します。

マスターワークで安定を確認できても、外部校正で確認する範囲や自社要求がなくなるわけではありません。反対に、証明書を受領していても、復旧後の設備状態や基準品確認を省略しません。3層の結果を設備IDで結び、用途に応じて使い分けます。

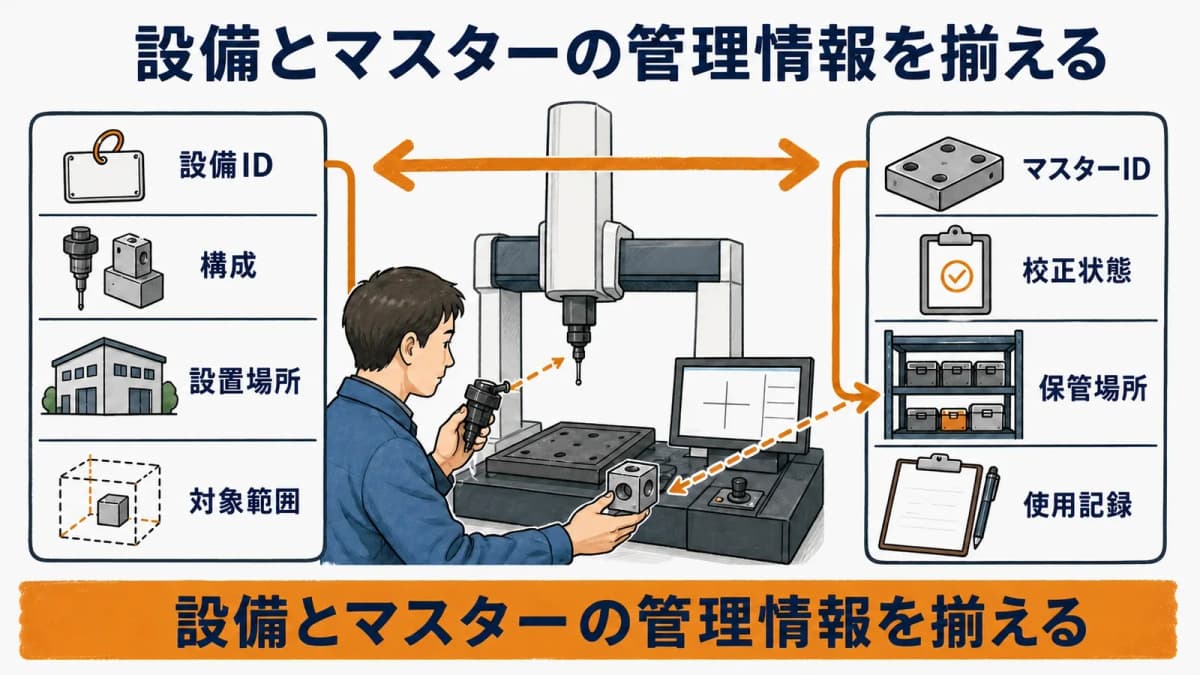

設備とマスターの管理情報を揃える

年間計画を作る前に、CMM本体の設備ID、構成、設置条件、対象範囲と、確認に使うマスターの情報を揃えます。設備とマスターを別々の一覧で管理する場合も、使用関係と記録の所在を相互に参照できるようにします。

CMM本体とソフト・プローブ条件を整理する

設備ID、構成、設置場所、校正対象範囲を登録し、計画時点のソフトやプローブ条件を整理します。構成変更があった場合は、変更日、変更内容、校正や確認への影響を記録します。発注時に対象範囲を校正先へ伝えられる粒度で情報をそろえ、単に「三次元測定機一式」としません。

設備情報には、使用部署、管理責任者、停止連絡先、作業場所への入場条件も結びます。設備ID、設置場所、構成、対象範囲、責任者、連絡先の6項目を計画票から参照できれば、日程調整時の確認漏れを防げます。

マスターと校正書類を紐付ける

マスターID、校正状態、保管場所、使用記録を整理し、どのCMMの確認に使うかを紐付けます。マスターが使用可能な状態か、必要な時期に現場へ用意できるかを事前に確認します。基準品を使う場合も、識別、保管、確認方法、結果記録を自社手順で定めます。

標準器・基準器の社内管理に沿って、マスター側の校正状態と証明書を管理します。CMM側には使用するマスターIDと記録の所在を持たせ、設備の証明書とマスターの証明書を混同せずに検索できる関係にします。

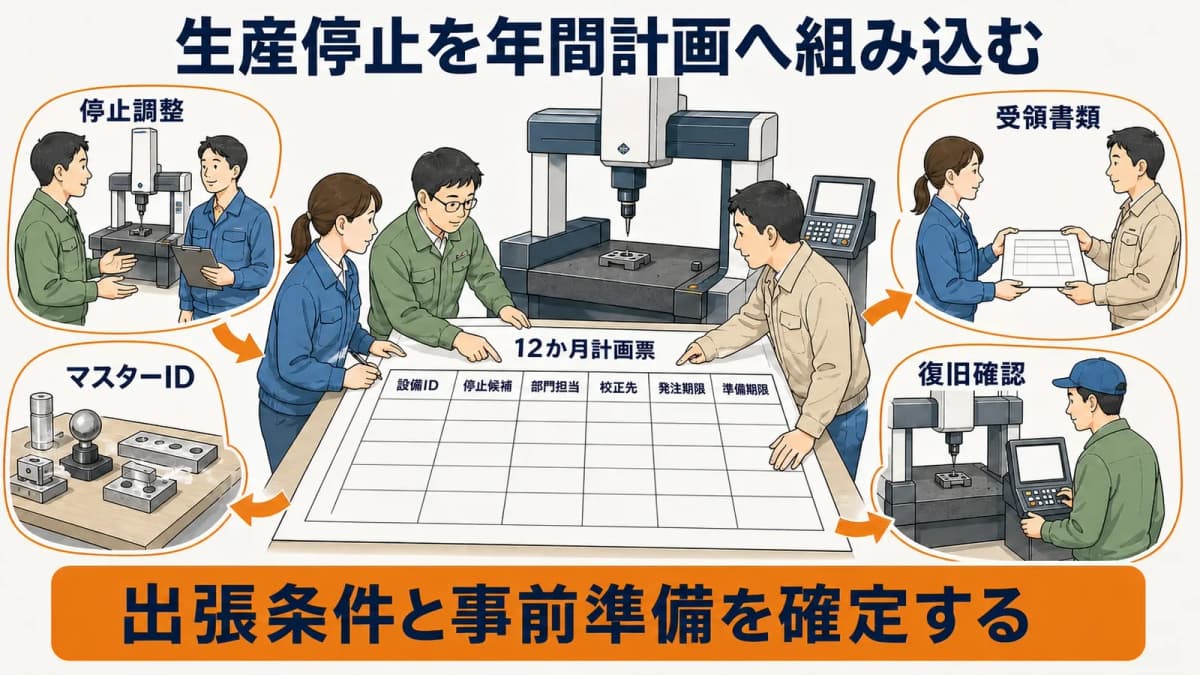

生産停止を年間計画へ組み込む

生産停止を伴う校正は、校正先の空き日だけで決めず、生産、品質、設備の制約を同じ計画行で調整します。12か月計画票には具体日を読者が入力し、停止候補、発注期限、準備期限、受入れ、復旧の状態を追跡します。

ステップ1 停止候補日と関係部門を決める

生産計画と校正先の条件を照合し、品質、製造、設備の担当と停止候補日を決めます。代替測定の必要性、仕掛品への影響、前後工程の予定、校正先の作業条件を確認します。候補日は1部門だけで確定せず、関係部門の承認と変更時の連絡先を計画票へ残します。

年間の校正計画の立て方の共通工程へ、CMM固有の停止時間、マスター、出張条件を追加します。計画行には設備ID、停止候補、部門担当、校正先、発注期限、準備期限を置き、期間値や日付は実際の生産計画に合わせて入力します。

ステップ2 出張条件と事前準備を確定する

作業動線、環境、電源、清掃、マスター、必要書類を確認し、校正前準備を確定します。校正担当者の入場方法、搬入経路、作業スペース、設備周辺の安全条件を校正先と共有します。温度などの環境条件は自社要求と校正先の指示を確認し、根拠のない数値を計画へ置きません。

準備物は、設備情報、校正依頼書、前回書類、マスター、立会記録、復旧確認票の6区分で点検できます。校正依頼書・校正指示書の書き方を参照し、対象設備、範囲、希望書類、連絡先を発注前に確定します。

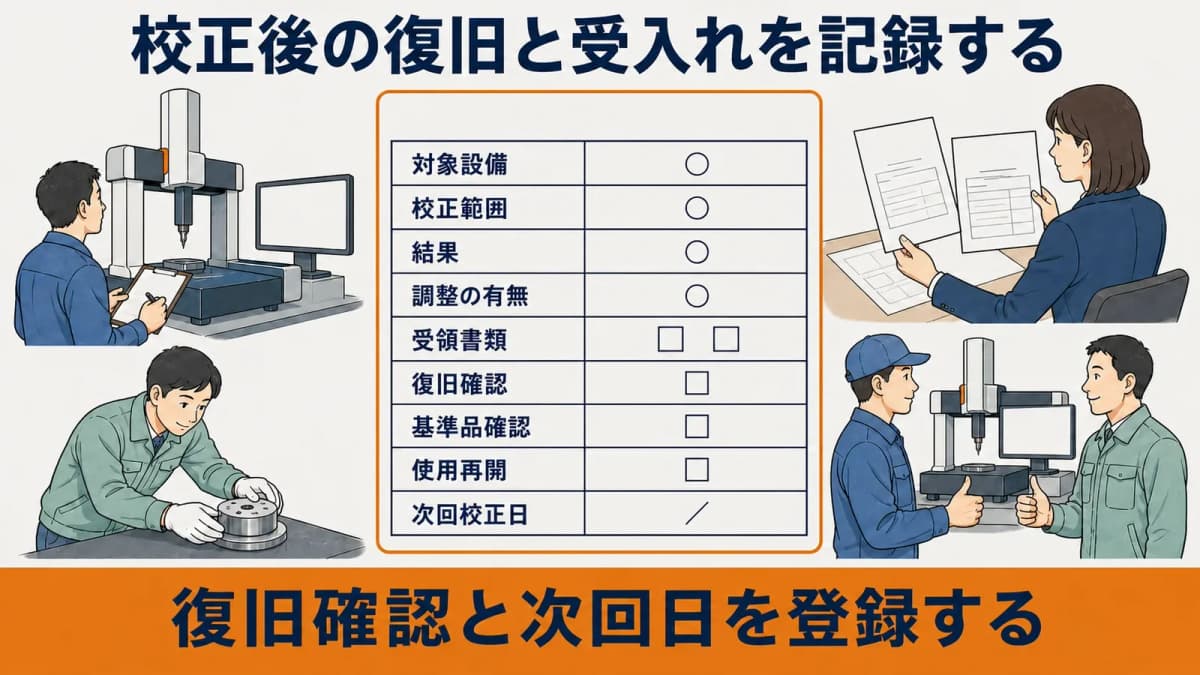

校正後の復旧と受入れを記録する

校正作業が終了しても、証明書の対象と結果、設備の復旧、基準品確認、使用再開が完了するまでは計画行を閉じません。作業結果と設備状態を別担当が確認する場合も、同じ設備IDと作業日で証拠を結びます。

ステップ3 証明書と作業結果を受け入れる

対象設備、校正範囲、結果、調整の有無、受領書類を照合します。設備IDや製造番号が依頼内容と一致するか、指定した範囲が結果票に含まれるか、調整前後の状態が分かるかを確認します。証明書番号、発行元、作業結果、補足書類の所在を受入票へ残します。

結果に不明点や依頼との差異があれば、使用再開前に校正先へ照会します。校正先の結果と自社の使用可否判断は役割が異なるため、証明書を受け取っただけで自動的に設備を使用可能へ変更しません。

ステップ4 復旧確認と次回日を登録する

設備の復旧と基準品確認を行い、使用再開を承認して次回校正日を登録します。稼働状態、必要な構成、周辺設備、基準品による確認結果を記録し、品質、製造、設備の責任者が定めた手順で承認します。作業前に退避したデータや設定がある場合も、復旧確認項目として管理します。

次回日は、自社が承認した周期と起算点に基づいて設定します。校正周期の決め方と接続し、使用頻度、要求精度、環境、過去の結果、顧客要求を見直します。復旧確認、使用再開承認、次回日の3点が揃った時点で計画行を完了にします。

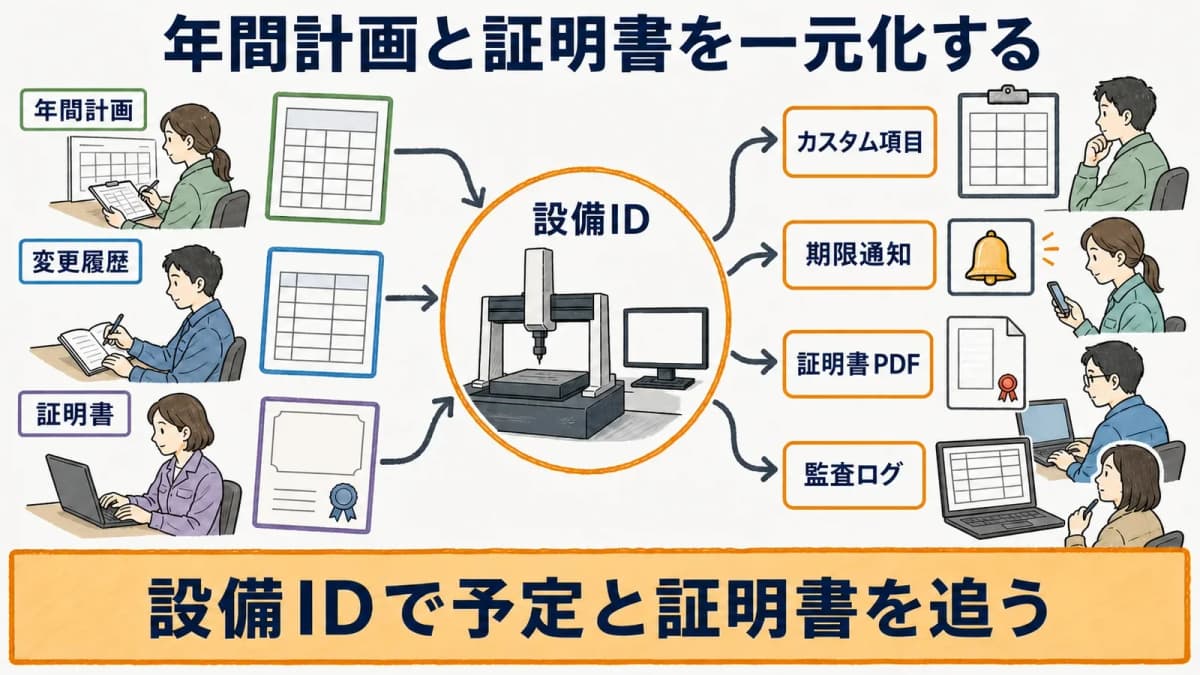

年間計画と証明書を一元化する

年間計画は、予定どおり実施した記録だけでなく、延期、遅延、緊急修理の理由と承認も残します。設備IDを軸に、計画日、変更履歴、発注書類、受領書類、復旧確認を検索できる状態にします。

遅延・延期・緊急修理を変更履歴へ残す

計画変更が起きたら、旧予定、新予定、変更理由、影響、承認者を記録します。生産都合で延期する場合は、延期中の使用可否と途中確認の方法を責任者が判断します。緊急修理では、故障の発見時点、使用停止、修理範囲、再校正や影響確認の要否を同じ設備履歴へ結びます。

変更履歴を上書きせず、決定の経緯を残すことが重要です。延期回数や効果値を創作せず、実際に発生した事象を記録します。次の年間計画を作るときは、過去の変更理由を確認して停止候補と準備期限を見直します。

計測器校正HUBで予定と証明書を追う

計測器校正HUBでは、設備IDやマスターIDをカスタム項目へ登録し、次回校正日の計算、期限通知、証明書PDFの保管、監査ログを使って校正側の証拠を追跡できます。計画日と証明書を同じ設備へ紐付けることで、発注前の確認と監査時の探索を支援します。

生産停止の工程調整、復旧確認、トレーサビリティの階層そのものを専用機能が自動管理するとは表現しません。詳細な年間計画票と承認は自社の様式で管理し、システムには設備ID、期限、証明書、記録所在を持たせる役割分担にします。

まとめ

三次元測定機の校正は、日常確認、マスターワーク、外部校正を分けたうえで、生産停止、事前準備、受入れ、復旧確認を一つの年間計画へ組み込みます。設備IDとマスターIDを整理し、品質、製造、設備、校正先の担当と期限を12か月の計画行で追跡します。

校正後は、対象、範囲、結果、調整の有無、書類を照合し、設備の復旧と基準品確認を経て使用再開を承認します。延期や緊急修理も上書きせず、変更理由と承認を証明書と同じ設備履歴へ残すことで、停止前後を含む校正計画になります。

よくある質問

三次元測定機の校正周期は一律ですか？

一律ではありません。使用頻度、要求精度、環境、過去の結果、メーカー情報、顧客要求を基に自社で決め、日常確認やマスターワークと組み合わせます。

マスターワークの確認だけで外部校正を省略できますか？

役割が異なるため、自動的には省略できません。マスターワークで確認できる範囲と外部校正で確認する範囲を定義し、自社の要求に照らして判断します。

校正後は証明書を受け取れば完了ですか？

証明書の対象と結果を確認したうえで、設備の復旧、基準品による確認、使用再開の承認、次回校正日の登録まで完了させます。
