限界ゲージの摩耗管理｜定期校正の間を点検記録でつなぐ方法
限界ゲージは定期校正だけでなく、使用中の摩耗確認と異常時の隔離を個体ごとに記録します。栓ゲージやねじゲージが多数ある現場では、同じ呼び寸法や外観の個体を取り違えず、GO/NO-GO、使用区分、相手マスター、保管場所を識別することが管理の起点です。校正と校正の間に起きた変化を記録できれば、異常発見から使用再開までを説明できます。
本記事では、定期校正と中間の摩耗確認の役割を分け、ゲージ種・呼び寸法・等級の登録、対象選定、確認方法の文書化、異常隔離までを4ステップで解説します。管理番号、確認日、結果、異常、処置、証明書を同じ個体履歴へまとめる実務を扱います。
限界ゲージは校正間の摩耗も管理する
限界ゲージは、定期校正時点の結果だけで使用期間全体の状態を説明するのではなく、重要度と使用条件に応じて中間の摩耗確認を設けます。確認結果に異常があれば、その個体を隔離し、過去の検査結果への影響確認へつなぎます。
限界ゲージの摩耗管理とは
限界ゲージの摩耗管理とは、個体を識別し、校正間の状態変化を確認して使用可否と処置を追跡することです。定期校正は決めた範囲で基準との比較結果を得る機会であり、中間確認は使用中の摩耗や損傷を早く捉えるために自社が設計する確認です。目的と判定根拠を分けたうえで、結果を同じ個体IDへ結びます。
品質保証部門は、対象となるゲージ、確認時点、使用する基準器、判定基準、実施者、異常時処置を自社規程で定めます。一律の周期や摩耗確認方法を全個体へ機械的に当てはめず、工程影響と履歴に応じて管理します。

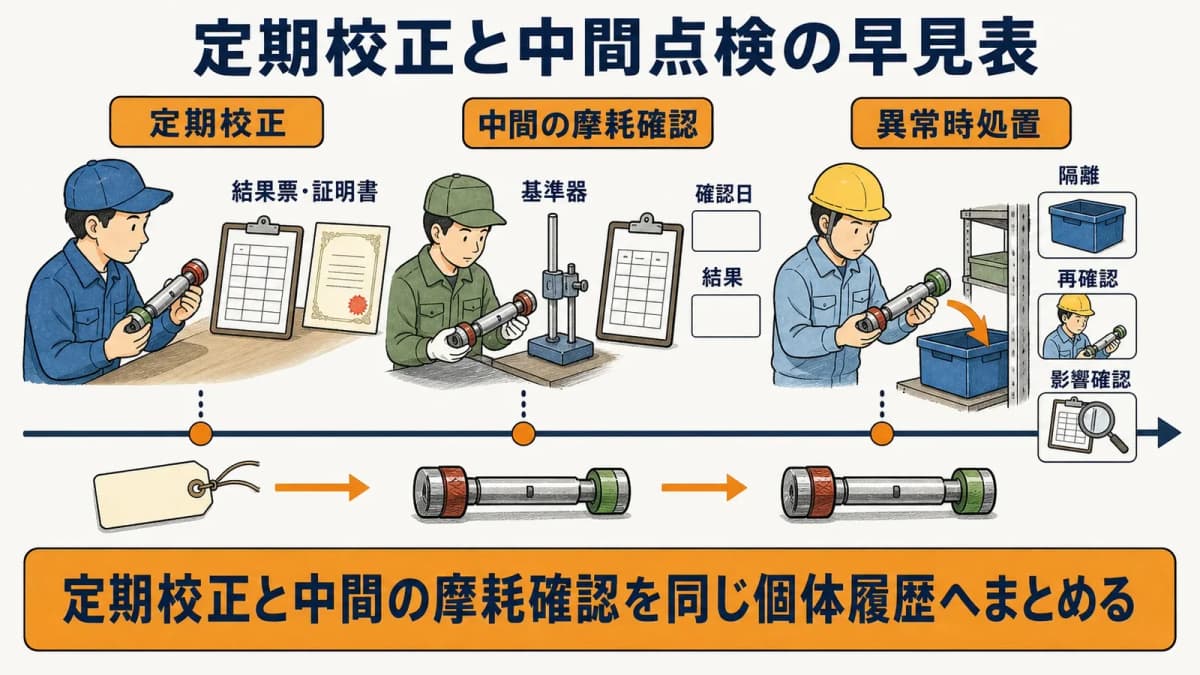

定期校正と中間点検の早見表
定期校正と中間の摩耗確認は、目的、基準、実施者、結果、異常時処置の5観点で区別します。ゲージ種とGO/NO-GOの識別を両方の記録へ持たせ、同じ個体の時間軸として照合できる形にします。
| 管理区分 | 主な目的 | 基準・方法 | 主な記録 | 異常時処置 |
|---|---|---|---|---|
| 定期校正 | 決めた範囲の比較結果を得る | 発注仕様と校正先の方法 | 結果票、証明書、実施日、次回日 | 使用停止、確認、校正・交換判断 |
| 中間の摩耗確認 | 校正間の状態変化を把握する | 自社規程、基準器、判定基準 | 個体ID、確認日、結果、実施者 | 隔離、再確認、影響確認 |
ゲージ種、GO/NO-GO、確認時点、異常例、記録、処置の6項目を早見表から確認できるようにします。中間確認で異常がなかったことは定期校正の自動的な代替にはせず、定期校正の結果だけで落下や損傷後の使用継続を決めることもしません。

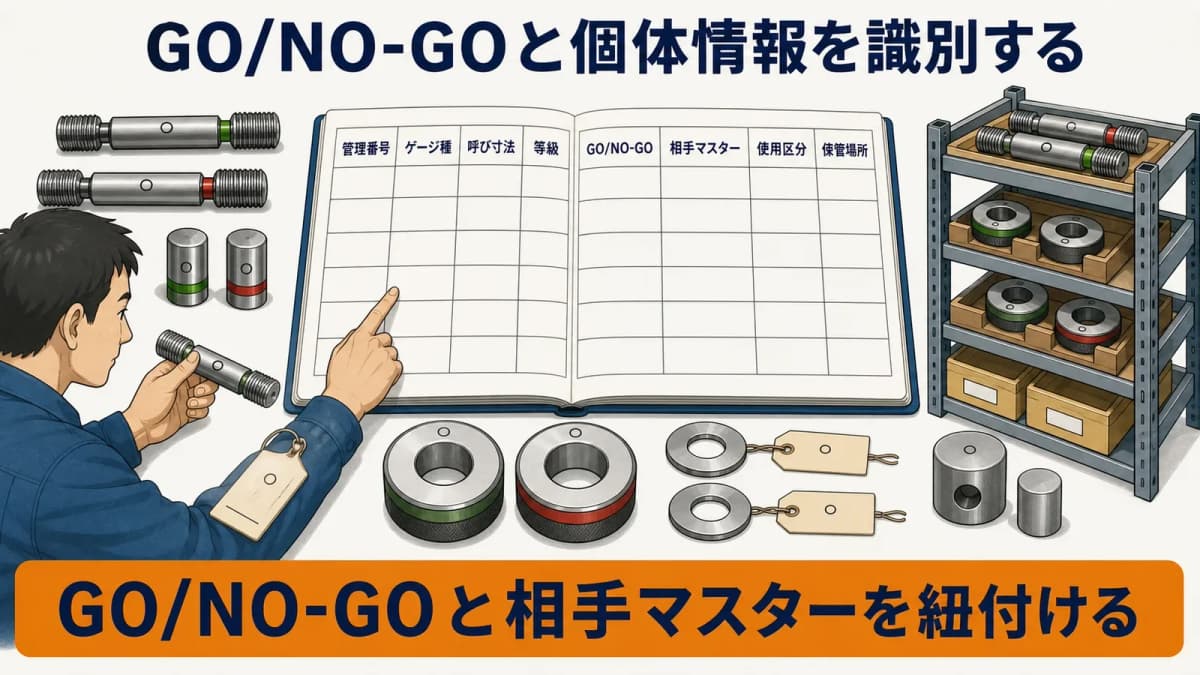

GO/NO-GOと個体情報を識別する
台帳には、管理番号と製造番号に加えて、ゲージ種、呼び寸法、等級、GO/NO-GO、相手マスター、使用区分、保管場所を登録します。同型品が複数ある場合も、現品ラベルと個体記録を照合し、結果や証明書を別個体へ付けない設計にします。
ゲージ種・呼び寸法・等級を登録する
プラグやリングなどのゲージ種、呼び寸法、等級を個体情報として登録します。名称の表記を社内で統一し、現品ラベル、点検票、校正依頼書、証明書で同じ識別を使います。使用部署や工程も記録し、どの判定工程に使われた個体かを追跡できるようにします。
計測器管理台帳の作り方の共通項目へ、限界ゲージ固有の列を追加します。管理番号、ゲージ種、呼び寸法、等級、使用区分、保管場所の6項目を一覧で照合できると、発注時と現品確認時の取り違えを防ぎやすくなります。
GO/NO-GOと相手マスターを紐付ける
GO/NO-GOの区分、組み合わせ、確認に使う基準器や相手マスター、保管場所を識別します。組で使う個体がある場合は、組み合わせを記録し、一方だけを別の個体と混在させないようにします。マスターを使う確認では、マスターIDと校正状態、記録の所在も紐付けます。
基準器側の共通管理は個別の台帳へ持たせ、限界ゲージ側から相手マスターIDを参照します。現品ラベル、ゲージ台帳、マスター台帳の3点が一致しない場合は確認を始めず、正しい対象を確定してから結果を記録します。

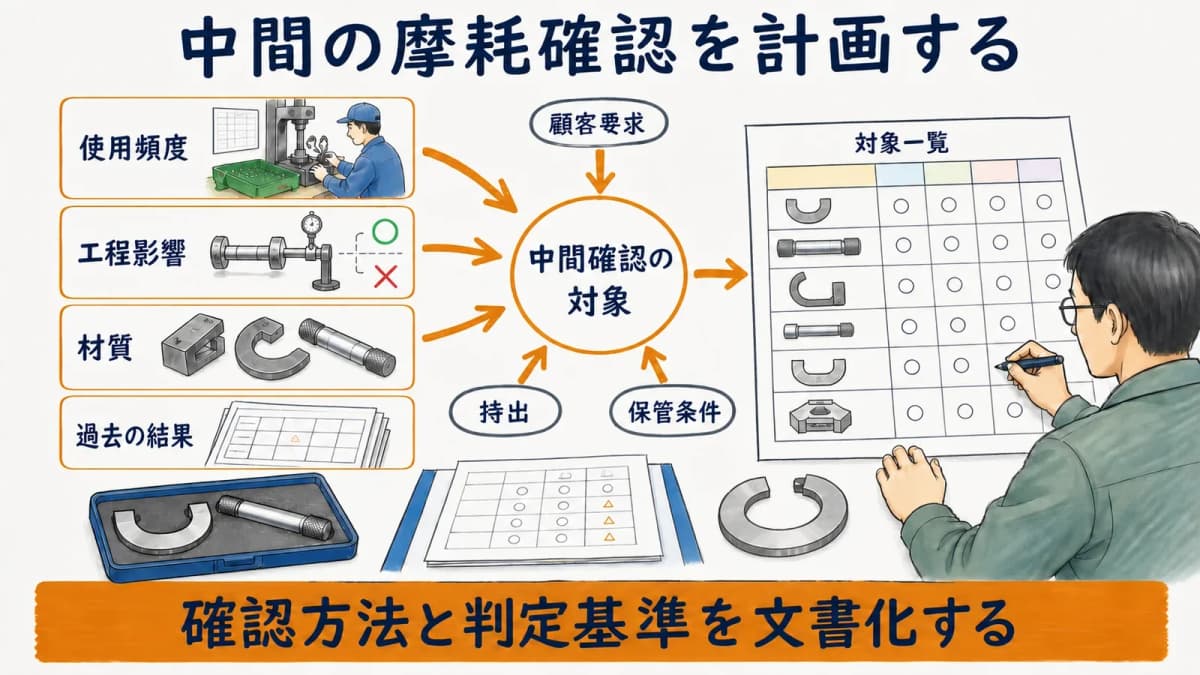

中間の摩耗確認を計画する
中間確認は全個体へ同じ頻度で実施するのではなく、工程への影響、使用頻度、材質、過去の結果などから対象を選びます。選定後は、確認方法と判定基準を文書化し、実施者による判断のばらつきを抑えます。
ステップ1 重要度と使用区分で対象を選ぶ
使用頻度、工程影響、材質、過去の結果から中間確認の対象を選びます。顧客要求、持出の有無、保管条件、過去の損傷や交換も確認し、個体または同等の管理群ごとに選定根拠を残します。使用量が変わったり重要工程へ移ったりした場合は、対象と確認時点を再評価します。
校正周期の決め方にある共通の判断軸へ、GO/NO-GO、ゲージ種、使用区分という固有条件を加えます。中間確認の対象外とする個体も、理由と見直し条件を記録し、無評価のまま除外しません。
ステップ2 確認方法と判定基準を文書化する
使用する基準器、確認方法、判定基準、実施者、記録欄を自社規程で定めます。確認する位置や準備、環境、異常時の連絡先も必要に応じて明記し、現場が同じ手順で実施できる状態にします。基準器の識別と校正状態を確認してから作業を始めます。
規程には、対象個体、確認時点、基準器ID、確認結果、判定、実施者、確認者の7項目を置きます。具体的な判定値は自社の要求と根拠に基づいて設定し、根拠のない数値を記事から転記させる形にはしません。規程改訂時は版数と適用開始を記録します。

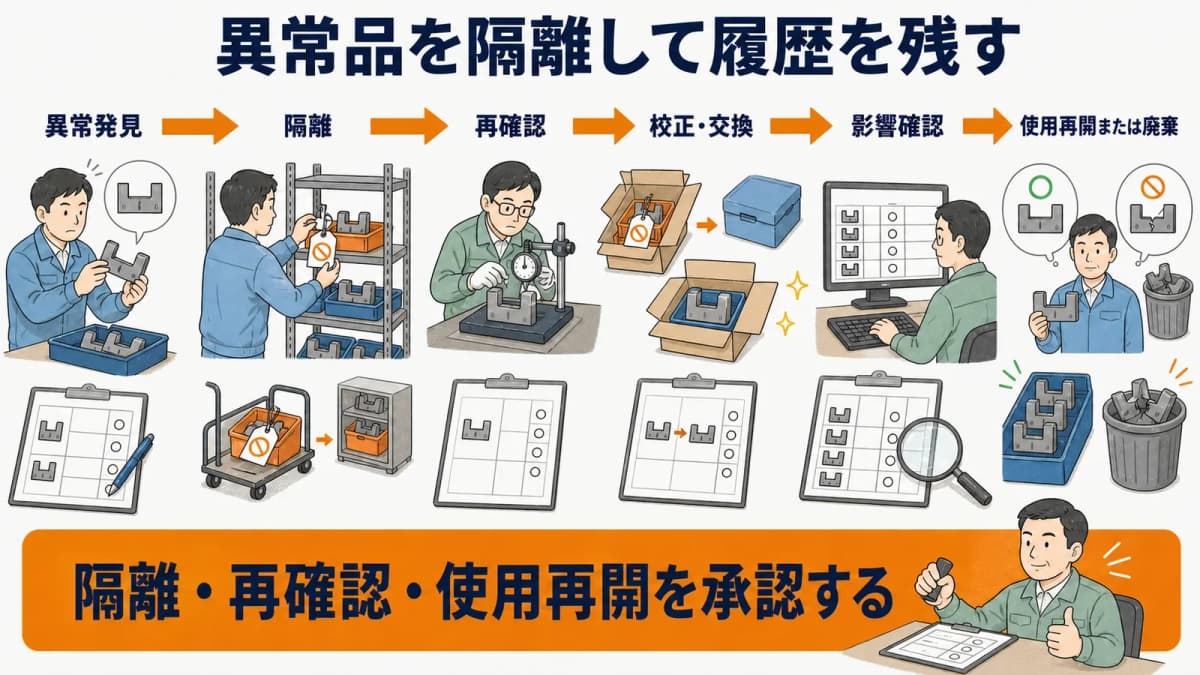

異常品を隔離して履歴を残す
中間確認や使用中に異常を見つけたら、結果だけを点検票へ記録して終えず、現品を正常品から隔離します。その後の再確認、校正、交換、影響確認、使用再開または廃棄までを一つの事象履歴として追跡します。
ステップ3 摩耗確認結果と異常を記録する
個体ID、確認日、結果、使用部署、異常内容を記録します。加えて、使用した基準器、実施者、確認者、発見時点、直前の使用状況を残し、何を根拠に異常と判断したかを説明できるようにします。結果票や写真などの証拠がある場合は個体履歴へ紐付けます。
| 記録区分 | 個体管理表へ置く項目 |
|---|---|
| 識別 | 管理番号、ゲージ種、呼び寸法、等級、GO/NO-GO |
| 使用条件 | 相手マスター、使用区分、使用部署、保管場所 |
| 確認 | 確認日、基準器ID、結果、実施者 |
| 異常・処置 | 異常内容、隔離場所、再確認、校正・交換、承認 |
ステップ4 隔離・再確認・使用再開を承認する
異常品を隔離し、再確認や校正、交換、影響確認を経て使用再開または廃棄を承認します。現品へ使用禁止が分かる表示を付け、隔離場所と管理責任者を記録します。過去の検査結果へ影響する可能性がある場合は、対象期間、使用工程、判定結果を確認します。
再確認や校正の結果が得られても、現場判断だけで使用へ戻しません。処置内容、影響確認、使用再開または廃棄の決定、承認者を記録します。ダイヤルゲージの校正と点検で扱う異常隔離と同様に、識別から承認までを閉じた手順にします。

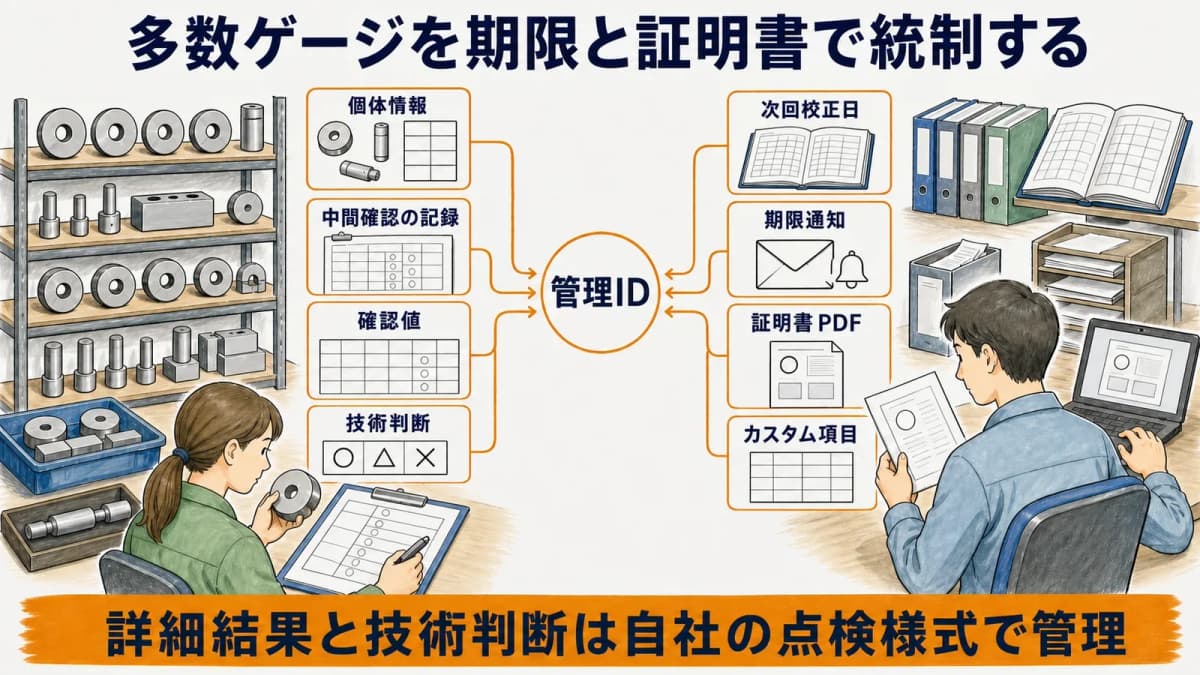

多数ゲージを期限と証明書で統制する
多数の限界ゲージを管理するときは、管理番号、現品ラベル、保管場所、校正期限、証明書を個体ごとに照合します。中間確認の詳細記録と、システムで管理する校正側の証拠の境界を明確にします。
同型品の取り違えと記録漏れを防ぐ
管理番号、ラベル、保管場所を照合します。同じゲージ種、呼び寸法、GO/NO-GOの個体が複数ある場合は、製造番号や管理番号を点検票と校正依頼書にも併記します。ラベルが読めない、番号が重複する、保管場所と所在が違う場合は、結果の登録前に対象を確定します。
計測器の管理番号の付け方に沿って、採番ルールとラベル変更履歴を管理します。ラベルを付け替える場合は、旧番号、新番号、変更理由、実施者を残し、過去の証明書や点検記録とのつながりを失わないようにします。
計測器校正HUBで個体と期限を追う
計測器校正HUBでは、台数無制限の機器登録、カスタム項目、次回校正日の計算、期限通知、証明書PDFの紐付け、監査向け出力を使えます。ゲージ種、呼び寸法、GO/NO-GO、相手マスター、保管場所をカスタム項目へ持たせ、校正側の証拠を管理IDへ集約します。
中間確認結果の専用入力、摩耗傾向グラフ、合否の自動判定が実装されているとは表現しません。詳細な確認値と技術判断は自社の点検様式で管理し、システムには対象、期限、証明書、記録所在を持たせます。役割を分けることで、実装範囲を誤解せずに証拠を探せます。
まとめ
限界ゲージは、定期校正と中間の摩耗確認を分けながら、結果と異常処置を同じ個体履歴へまとめます。ゲージ種、呼び寸法、等級、GO/NO-GO、相手マスター、使用区分を登録し、重要度と使用条件から中間確認の対象を選びます。
異常品は使用対象から隔離し、再確認、校正、交換、影響確認を経て使用再開または廃棄を承認します。現品ラベル、台帳、点検票、証明書を管理IDで照合すれば、多数の同型品でも校正間の変化と処置を追跡できます。
よくある質問
限界ゲージは定期校正だけで管理できますか？
使用中に摩耗や損傷が進むため、定期校正だけでは途中の状態を把握できません。重要度と使用条件に応じて中間の確認を設け、結果と異常処置を記録します。
限界ゲージの校正周期は一律ですか？
一律ではありません。使用頻度、材質、工程への影響、過去の結果、顧客要求などを基に個体または同等群ごとに決め、根拠を残します。
摩耗が疑われるゲージはどう処置しますか？
使用対象から隔離し、識別表示を行います。必要な確認や校正、交換と、過去の検査結果への影響確認を行い、使用再開または廃棄の承認を記録します。
