ダイヤルゲージの校正と点検｜指示誤差・戻り誤差の記録方法
ダイヤルゲージは、使用前の作動・ゼロ点確認と、基準器による定期校正を分けて記録します。同じ管理番号の中で、日々の状態確認と校正結果を混同せず、それぞれの目的、確認項目、異常時の処置を追跡することが重要です。プランジャ式とてこ式では測定方向や取付条件も異なるため、形式を識別した台帳が管理の起点になります。
本記事では、使用前確認、中間確認、定期校正の3層を整理し、形式・使用レンジ・基準器の登録から、異常品の隔離、指示誤差と戻り誤差の確認、証明書の紐付けまでを4ステップで解説します。点検記録と校正記録を同じ機器IDへ集約し、多数の個体を取り違えずに管理する方法が分かります。
ダイヤルゲージは点検と校正を分けて管理する
ダイヤルゲージを管理するときは、使用直前の状態を見る点検と、基準となる量との比較結果を残す校正を分けます。どちらも必要ですが、目的と証拠が異なるため、1つの結果欄へまとめると異常の発見時点や処置が分からなくなります。
ダイヤルゲージ管理の定義
ダイヤルゲージの管理とは、使用前に状態を確認し、定期的な比較結果と異常処置を同じ管理IDで追跡することです。使用前確認は外観、作動、ゼロ点など、その場で使用を始めてよい状態かを確認します。中間確認は定期校正の間に基準器などを使って状態変化を確認し、定期校正は決めた範囲で比較した結果を証明書や結果票として残します。
品質保証部門は、3層それぞれについて実施者、確認方法、記録先、異常時の責任者を定めます。測定の操作方法だけを手順化するのではなく、異常を見つけた個体を使用対象から外し、影響確認を経て使用再開を承認するところまで管理します。
点検・校正の早見表

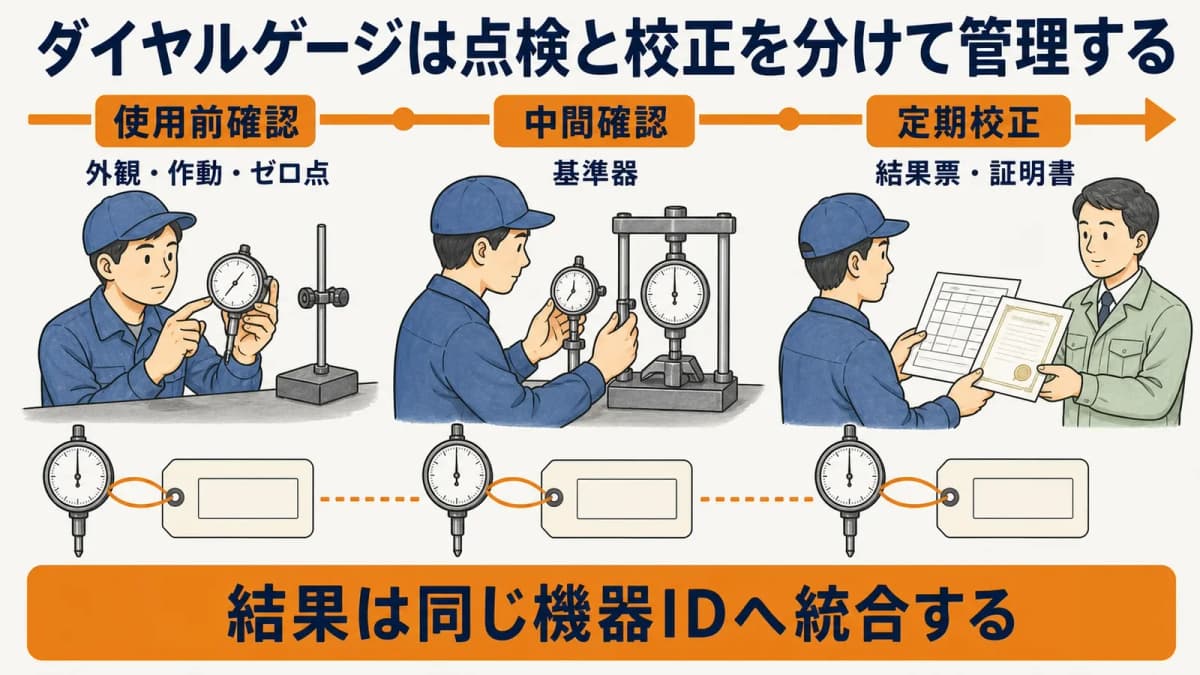

使用前確認、中間確認、定期校正は、目的、方法、記録、異常時処置の4観点で区別します。実施時点だけで呼び分けず、何を根拠にどの状態を確認したのかが追跡できる記録にします。
| 管理層 | 主な目的 | 確認方法 | 残す記録 | 異常時の処置 |
|---|---|---|---|---|
| 使用前確認 | 使用直前の状態確認 | 外観、作動、ゼロ点、取付部 | 実施日、個体ID、結果、実施者 | 使用停止、識別、連絡 |
| 中間確認 | 校正間の状態変化の把握 | 基準器を使う自社規程の確認 | 基準器ID、確認値、判定、処置 | 再確認、校正の要否判断 |
| 定期校正 | 基準となる量との比較 | 指定した測定点での比較 | 結果票、証明書、実施日、次回日 | 調整、修理、影響確認 |
使用前確認で異常がなかったことは、定期校正の代わりにはなりません。一方、校正証明書が有効な管理期間内にあっても、落下や作動不良があれば使用前確認の結果を優先して使用を止めます。3層をつなぐのは同じ管理IDですが、記録欄は役割ごとに分けます。
形式と使用条件を台帳へ登録する

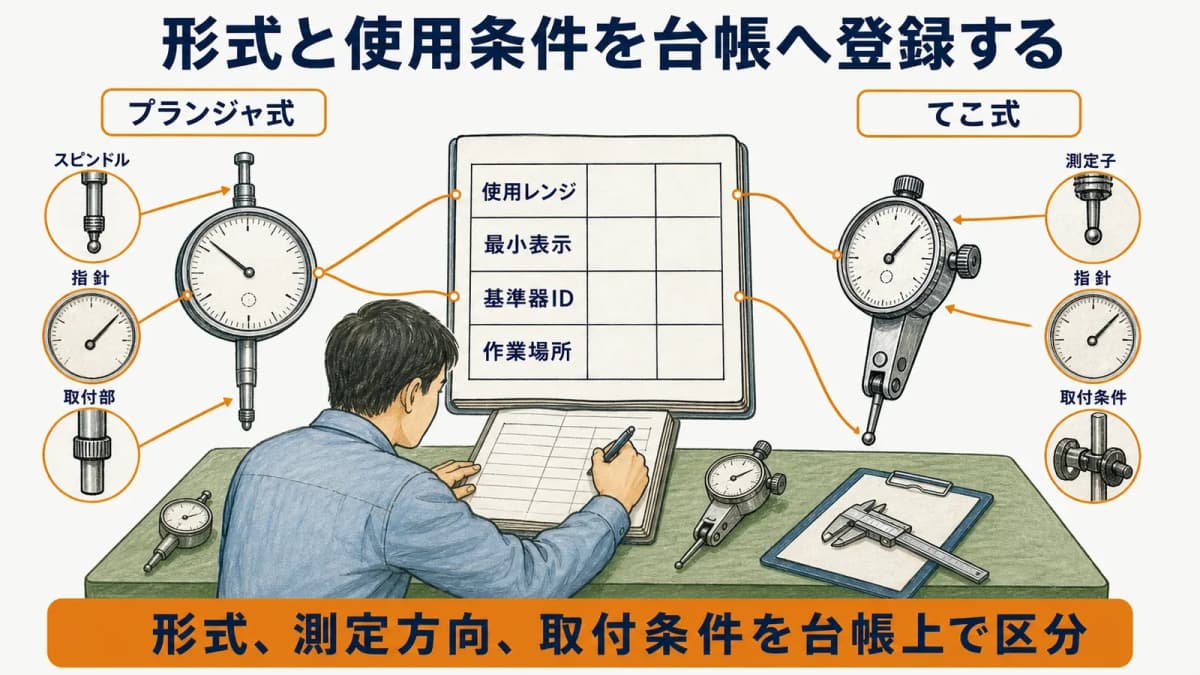

台帳には、共通の管理番号や製造番号に加えて、ダイヤルゲージ固有の形式、測定方向、使用レンジ、基準器を登録します。同じ外観の個体が並ぶ現場でも、現品ラベルと台帳の条件を照合できれば、誤った手順や基準器を選ぶリスクを抑えられます。
プランジャ式とてこ式を区分する
プランジャ式とてこ式は、形式、測定方向、取付条件を台帳上で区分します。形式名だけでは現場の使い方が分からないため、使用する方向、保持具、測定対象、保管場所も個体情報へ結びます。JIS本文の細目を逐語的に引用するのではなく、自社の作業で混同を防ぐために必要な登録項目へ落とします。
| 比較項目 | プランジャ式 | てこ式 | 台帳で共通して持つ項目 |
|---|---|---|---|
| 測定方向 | スピンドルの動作方向を記録 | 測定子を当てる方向を記録 | 使用方向・測定対象 |
| 取付 | 保持方法と取付部を確認 | 姿勢と取付条件を確認 | 保持具・作業場所 |
| 使用前確認 | スピンドル、指針、ゼロ点 | 測定子、指針、ゼロ点 | 結果・異常内容 |
| 台帳区分 | 形式を明記 | 形式を明記 | 管理番号・製造番号 |
使用レンジと基準器を紐付ける
実使用域、最小表示、基準器ID、作業場所を同じ個体へ登録します。校正結果票の測定点が実際の使用域を含むかを確認するには、最大能力だけでなく普段使う範囲が必要です。基準器を使う中間確認を行う場合は、基準器の識別と校正状態も追跡できるようにします。
標準器・基準器の社内管理で扱う共通ルールと接続し、ダイヤルゲージ側には使用する基準器IDと記録の所在を持たせます。形式、使用レンジ、最小表示、基準器ID、作業場所、保管場所の6項目を照合できる項目表にすると、点検記録と校正発注の条件をそろえられます。
使用前に状態を確認する

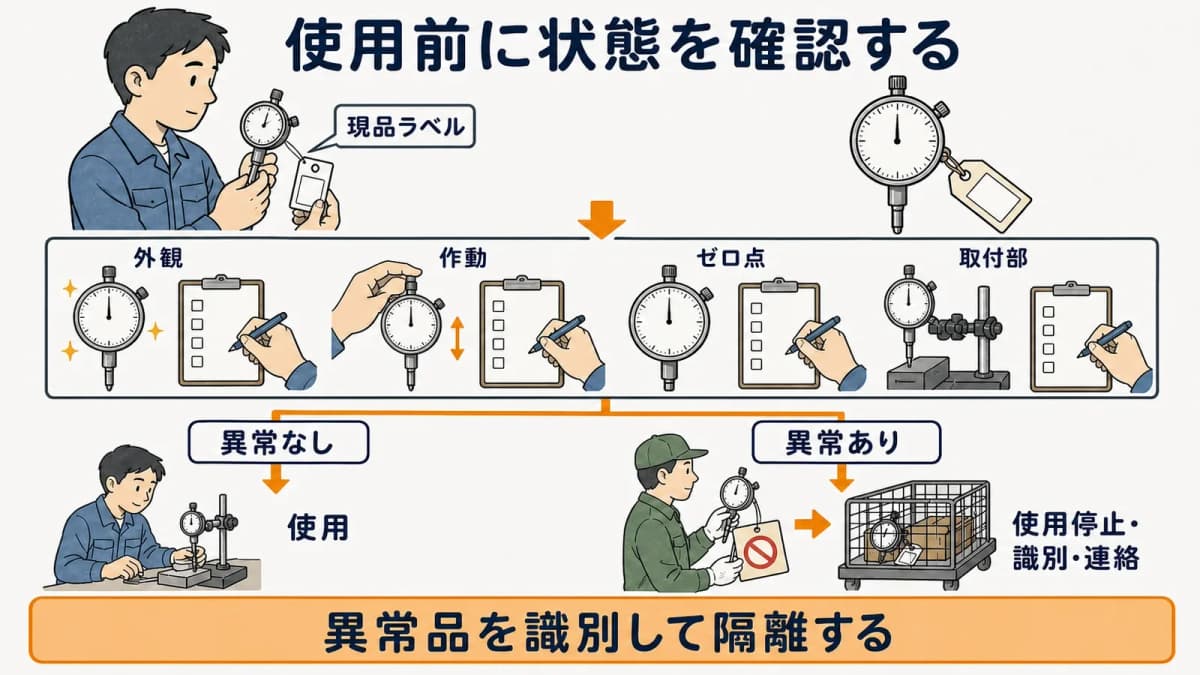

使用前確認は、測定を始める前に個体を識別し、外観、作動、ゼロ点、取付部を決めた順番で見ます。異常を見つけた場合の出口を「その場で調整して続行」とせず、使用停止と連絡へつなぐ手順が必要です。
ステップ1 外観・作動・ゼロ点を確認する
使用前に外観、スピンドルや指針の作動、ゼロ点、取付部を確認します。最初に現品ラベルと管理番号を照合し、対象個体を確定します。次に、目視できる損傷や汚れ、引っ掛かりのない作動、指針の戻り、保持具への取付状態を、自社の点検手順に従って確認します。
点検票には、実施日、機器ID、確認した4項目、結果、実施者を残します。単なるチェック印だけでなく、異常があったときに症状を特定できる記入欄を用意します。機種別の具体的な点検例はノギス・マイクロメータの校正管理と分け、ダイヤルゲージでは作動と指針の戻りを明確に扱います。
ステップ2 異常品を識別して隔離する
落下、引っ掛かり、戻り不良がある個体を識別し、使用対象から外して処置を記録します。現品へ使用禁止が分かる表示を付け、正常品と同じ保管場所へ戻さないよう隔離します。発見日時、症状、発見者、直前の使用状況、隔離場所を一つの異常記録へまとめます。
影響が否定できない場合は、基準器による再確認や外部校正、修理の要否を責任者が判断します。異常が見つかる前に測定した製品についても、影響期間と使用記録を確認します。処置後は、確認結果と承認者を残してから使用再開し、口頭連絡だけで現場へ戻しません。
校正結果を受領して記録する

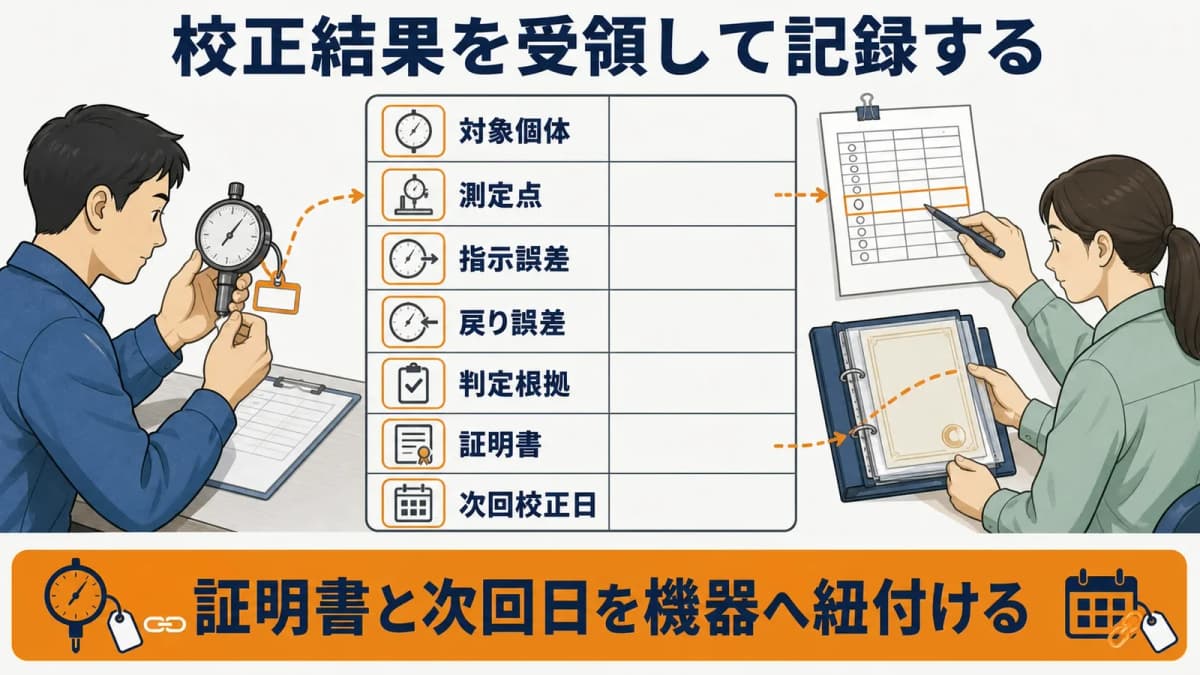

外部校正から結果を受領したら、証明書の有無だけで完了にせず、対象個体、測定点、結果、判定根拠を確認します。受領した書類と次回校正日を管理IDへ戻すことで、校正依頼から使用再開までの証拠がつながります。
ステップ3 指示誤差と戻り誤差を確認する
校正結果票で対象個体、測定点、指示誤差、戻り誤差、判定根拠を確認します。管理番号や製造番号が依頼した個体と一致するか、必要な使用レンジが測定点に含まれるか、調整の前後どちらの結果かを照合します。結果票に記載された詳細値を台帳へ転記するときは、転記元と確認者も残します。
判定結果だけを台帳へ入力し、結果票を捨てる運用にはしません。原資料を添付し、台帳には実施日、校正先、証明書番号、判定、結果票の所在を登録します。自社の使用可否基準と校正先の記載内容は役割が異なるため、最終的な使用再開は自社責任者が承認します。
ステップ4 証明書と次回日を機器へ紐付ける
証明書を管理IDへ紐付け、実施日、結果、校正先、次回校正日を登録します。受領チェックでは、管理番号、製造番号、形式、対象範囲、実施日、結果、証明書番号の7項目を確認します。差異があれば次回日を確定する前に校正先へ照会し、修正または補足書類を同じ履歴へ残します。
次回校正日は自社が承認した周期に基づいて設定し、起算点と見直し理由を記録します。計測器管理台帳の作り方に沿って、結果票、証明書、次回日を同じ機器IDで検索できる状態を完了条件にします。
多数個体の取り違えを防ぐ

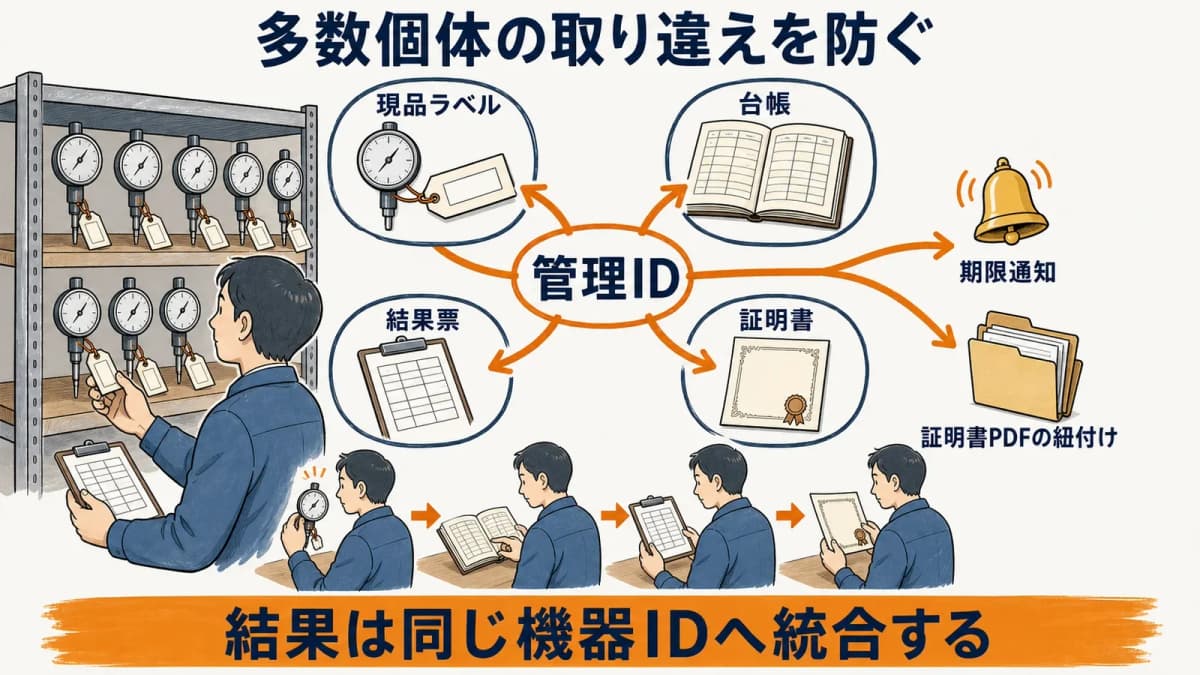

個体数が増えるほど、同じ型式・レンジの別個体へ点検記録や証明書を付ける取り違えが起きやすくなります。現品ラベル、台帳、結果票、証明書の4つを管理IDで照合し、保管場所まで一致させます。
管理番号と現品ラベルを照合する
製造番号、管理番号、形式、保管場所を一致させます。現品ラベルが読めない、製造番号が台帳と違う、同じ管理番号が複数に付いている場合は、記録を進めずに対象を隔離して正しい個体を確定します。ラベルを貼り替えるときは、旧表示、新表示、変更理由、実施者を履歴へ残します。
点検票や校正依頼書には、管理番号だけでなく製造番号や形式も併記すると照合しやすくなります。保管場所と使用部署を登録し、移動した個体の所在を更新する担当も決めます。結果の転記より先に個体同一性を確認することが、証拠の取り違えを防ぐ基本です。
計測器校正HUBで期限と証明書を追う
計測器校正HUBでは、台数無制限の機器登録、期限通知、証明書PDFの紐付け、監査向け出力を使って、個体と校正側の証拠を管理できます。形式や使用レンジ、基準器IDなどはカスタム項目として登録し、現品ラベルと同じ管理IDへ集約します。通知を受けた後の発注、受領確認、使用再開は担当者が行います。
使用前点検の専用入力や、指示誤差・戻り誤差の合否自動判定が実装されているとは表現しません。点検票の所在や最終結果をカスタム項目で参照できるようにし、詳細な点検記録と技術判断は承認済みの社内様式で管理します。
まとめ
ダイヤルゲージは、使用前確認、中間確認、定期校正の3層を分けて運用しながら、結果を同じ機器IDへ統合します。形式、使用レンジ、基準器、作業場所を登録し、使用前には外観、作動、ゼロ点、取付部を確認します。異常品は隔離し、影響確認と使用再開の承認まで記録します。
校正結果の受領時は、対象個体、測定点、指示誤差、戻り誤差、判定根拠を確認し、結果票と証明書を台帳へ紐付けます。現品ラベル、台帳、結果票、証明書を管理IDで照合すれば、多数の同型品でも点検と校正の証拠を取り違えずに追跡できます。
よくある質問
ダイヤルゲージの日常点検と校正は同じですか？
同じではありません。日常点検は使用前の外観、作動、ゼロ点などを確認し、校正は基準となる量との比較結果を記録します。目的と記録を分けて管理します。
指示誤差と戻り誤差は台帳にどう残しますか？
台帳には結果票そのものを添付し、判定結果、実施日、校正先、証明書番号、次回校正日を登録します。詳細値を転記する場合は転記元と確認者も残します。
落下したダイヤルゲージはそのまま使えますか？
そのまま使わず、使用対象から外して外観、作動、ゼロ点を確認します。影響が否定できない場合は基準器による確認や再校正を行い、使用再開の判断を記録します。
ダイヤルゲージの個体と校正証拠を、同じ管理IDで整理
計測器校正HUBは、ダイヤルゲージの形式や使用条件、校正期限、証明書を個体ごとにまとめる運用を支援します。管理する個体数が増え、点検票と校正台帳の照合に課題がある場合は、無料で相談するからご相談ください。
