トルクレンチの校正管理｜締付管理・点検周期と臨時校正の決め方【2026年版】

人

2026年8月7日21分で読める

トルクレンチの校正管理は、使用回数と期間の早い方で点検・校正の間隔を管理し、過負荷や落下が起きたら都度臨時校正を行うトリガー運用を組み合わせるのが基本です。トルクレンチは締付という動的な負荷を繰り返し受ける工具で、時間の経過だけでなく使用回数や衝撃で指示値がずれます。そのため、長さ測定器のように「○年ごと」と期間だけで管理すると、締付品質の裏づけが崩れることがあります。

本記事は、ISO9001やIATF16949の認証を維持する品質保証・品質管理部門の担当者に向けて、トルクレンチ特有の周期管理（使用回数×期間）・臨時校正のトリガー運用・日常の作動確認を、記録の残し方まで含めて整理します。校正作業そのものは校正事業者へ依頼する前提で、社内での管理側の実務に絞って解説します。

トルクレンチの校正管理とは（締付品質に直結する管理）

トルクレンチの校正管理とは、設定・指示したトルク値と実際に締め付けているトルク値のずれを、定期的な校正と日常点検で管理し、記録として残す一連の運用です。締付トルクは製品の締結強度や安全に直結するため、指示値の信頼性を保つことが品質保証上の要点になります。校正の実施は校正事業者に委ね、社内は基準・記録・期限を管理するのが一般的な分担です。

なぜトルクレンチは狂うのか（使用回数・過負荷・落下）

トルクレンチが指示値からずれる主因は、内部ばね・機構の疲労と、想定外の負荷です。プリセット式（クリック式）は設定トルクで内部機構が繰り返し作動するため、使用回数が増えるほど摩耗が進みます。加えて、能力を超える過負荷や落下といった衝撃は、一度でも機構を狂わせることがあります。

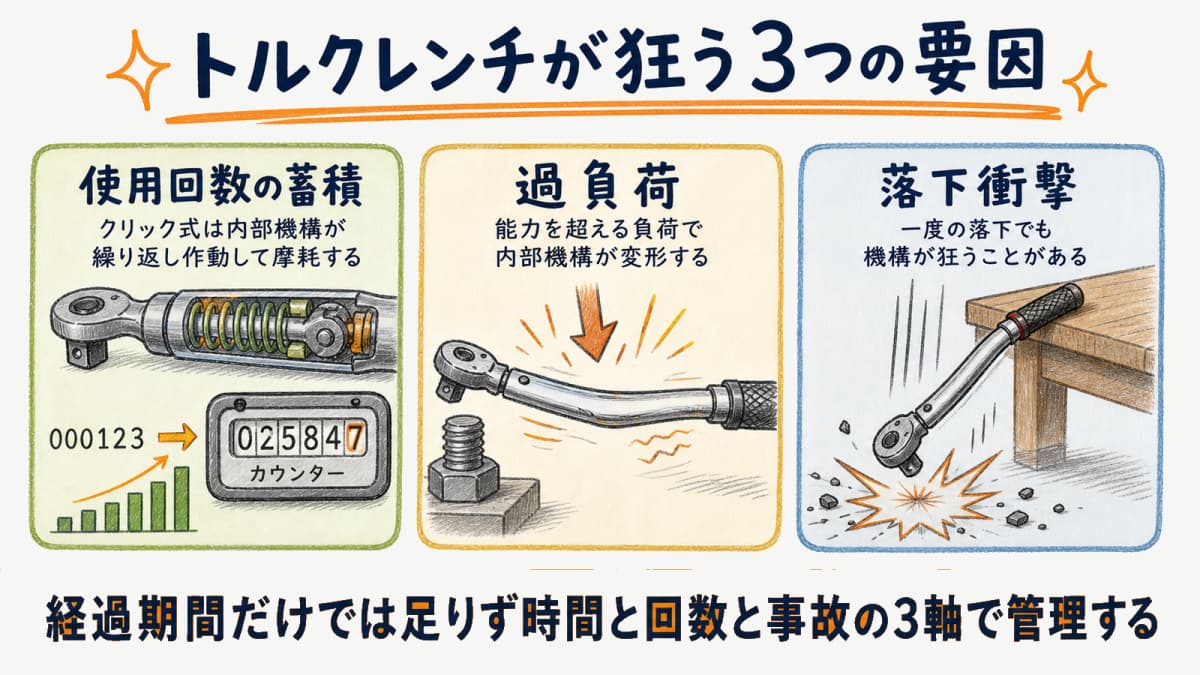

トルクレンチが指示値からずれる3つの要因（使用回数の蓄積・過負荷・落下衝撃）を示した図解

こうした特性から、トルクレンチは経過期間だけでは管理しきれません。使用頻度が高い工具は同じ期間でも狂いが早く進み、逆にほとんど使わない工具でも落下すれば即座に信頼性を失います。管理は「時間」「回数」「イベント（事故）」の3つの軸で考える必要があります。

早見表｜日常確認・定期校正・臨時校正の役割分担

トルクレンチの管理は、日常確認・定期校正・臨時校正の3層で役割を分けると整理できます。下表は各層の目的・実施者・記録先の対応です。定期校正と臨時校正はトレーサブルな標準に照らして校正事業者が行い、日常確認は使用者による自主点検という位置づけです。

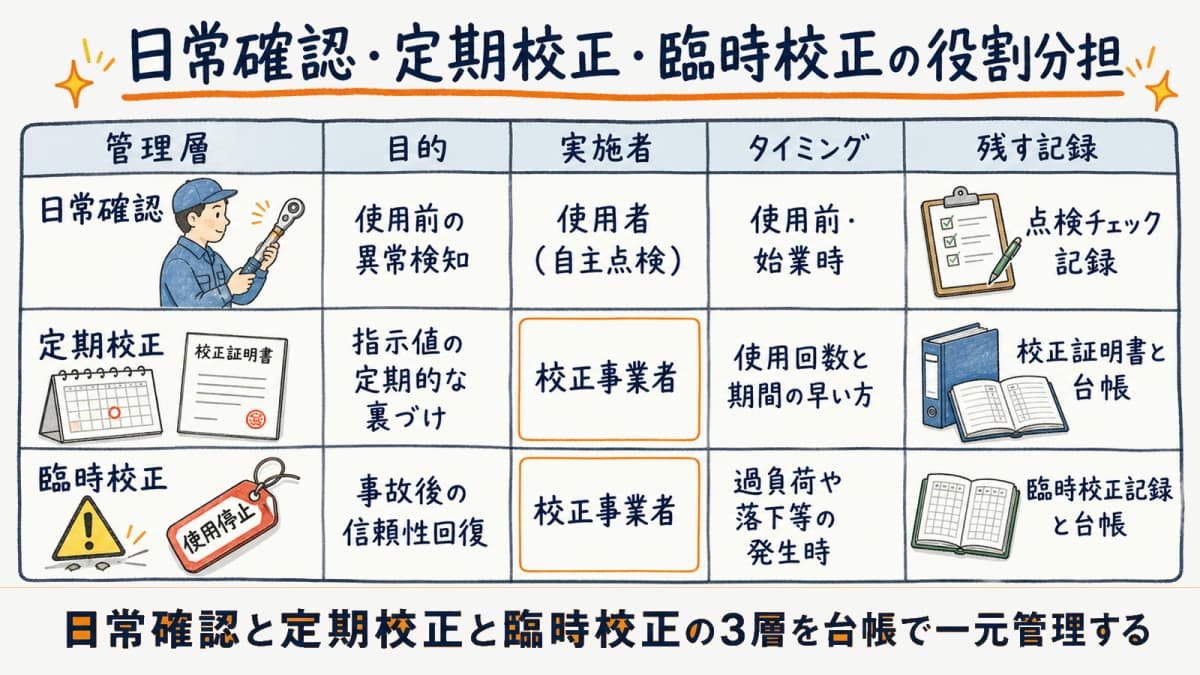

トルクレンチ管理の3層（日常確認・定期校正・臨時校正）の役割分担を整理した早見表の図解

管理層	目的	主な実施者	タイミング	残す記録
日常確認	使用前の異常検知	使用者（自主点検）	使用前・始業時	点検チェック記録
定期校正	指示値の定期的な裏づけ	校正事業者・校正センター	使用回数・期間の早い方	校正証明書・台帳
臨時校正	事故後の信頼性回復	校正事業者・校正センター	過負荷・落下等の発生時	臨時校正記録・台帳

3層のうち定期校正と臨時校正は外部の校正事業者に委ね、社内では日常確認と記録・期限管理を担うのが実務的です。どの機器がどの層でいつ管理されているかを台帳で一元的に把握できると、抜け漏れを防げます。

点検・校正周期の決め方（使用回数ベース）

トルクレンチの校正周期は、法律で一律に決められた年数はなく、使用回数と期間の両面から組織が決めます。ISO9001:2015 7.1.5.2は、校正もしくは検証を「定められた間隔で、又は使用前に」行うことを求めるのみで、具体的な年数は定めていません（出典: ISO 9001:2015 7.1.5.2）。長さ測定器より衝撃・摩耗の影響を受けやすいトルクレンチでは、期間だけの管理では不足しがちです。

「回数」または「期間」の早い方で管理する考え方

トルクレンチで実務的なのは、使用回数の上限と期間の上限を両方設定し、どちらか早く到達した方で校正に回す運用です。下表は使用頻度帯ごとの管理の考え方の一例で、具体的な回数・月数は締付の重要度と実測に基づき各社が設定します。

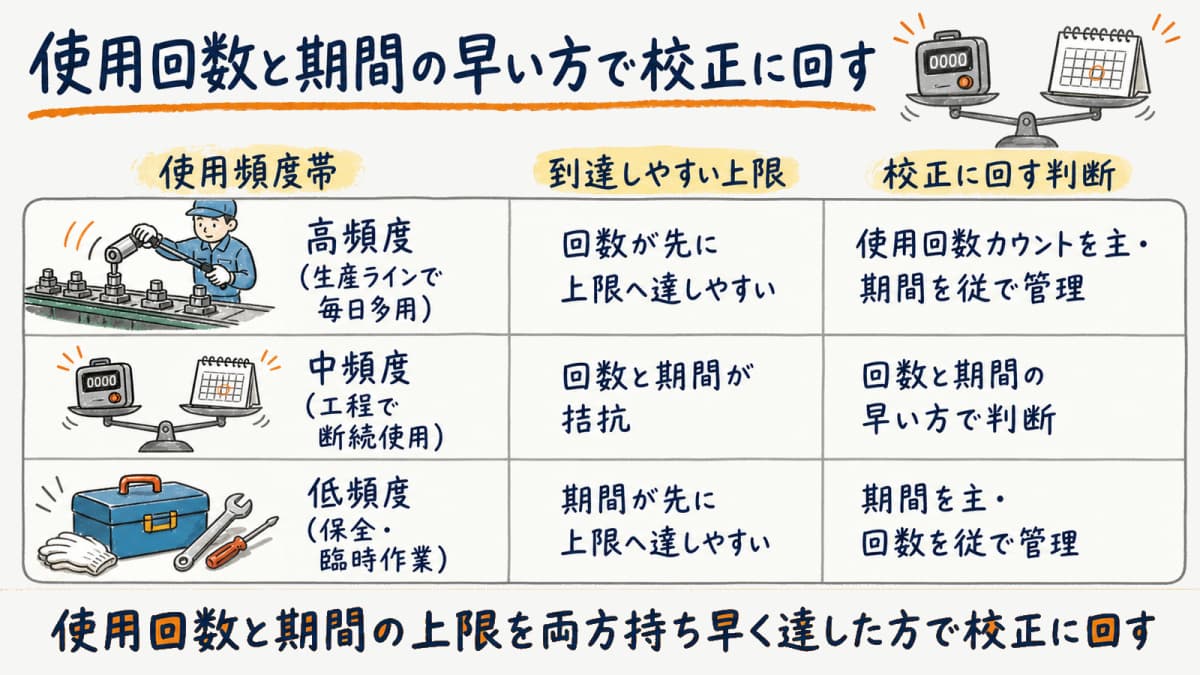

トルクレンチを使用回数と期間の早い方で校正に回す周期管理の考え方を示した早見表の図解

使用頻度帯	到達しやすい上限	校正に回す判断
高頻度（生産ラインで毎日多用）	回数が先に上限へ達しやすい	使用回数カウントを主・期間を従で管理
中頻度（工程で断続使用）	回数・期間が拮抗	回数と期間の早い方で判断
低頻度（保全・臨時作業）	期間が先に上限へ達しやすい	期間を主・回数を従で管理

重要なのは、回数だけでも期間だけでもなく、両方を持ち 使用回数と期間の早い方 で校正に回すルールを台帳で管理することです。使用回数を記録していないと高頻度工具の狂いを見逃すため、締付回数のカウントを運用に組み込みます。

一律で決めない（JIS B4652の許容差と組織判断）

周期を「○年ごと」と一律に断定できないのは、規格が許容差（合否の基準）を定める一方で、間隔は使用実態で変わるためです。手動式トルクツールの要求事項及び試験方法を定めるJIS B4652:2008では、最大トルクの20％・60％・最大（100％）の3点で繰り返し測定し、種類・クラスに応じた許容差（概ね±4〜6％）内かを確認する考え方が示されています（出典: JIS B4652:2008）。

この許容差はあくまで「合否の基準」であり、「いつ校正するか」という間隔とは別物です。間隔は使用頻度・締付の重要度・過去の校正結果から組織が決めます。周期決定の一般的な考え方は校正周期の決め方（法令・顧客要求・使用実績から設計）で整理しています。校正の実施自体は校正事業者が行い、社内は基準と記録を管理する役割です。

臨時校正のトリガー管理（過負荷・落下・異常時）

臨時校正は、定期の間隔を待たずに、機器の信頼性を損なう事象が起きたときに実施する校正です。トルクレンチは過負荷や落下で一度に狂うことがあるため、定期校正だけでなく、イベント起点のトリガー運用が欠かせません。トリガーの内容を社内基準として明文化しておくと、現場での判断がぶれません。

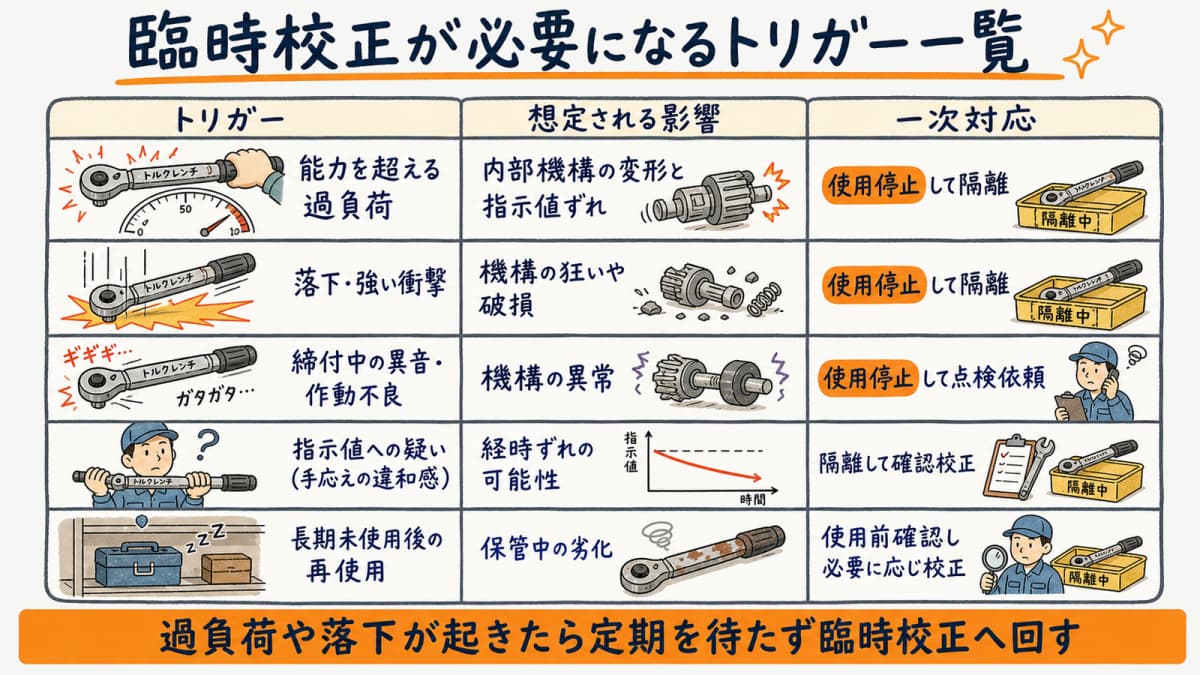

臨時校正が必要になるトリガー一覧

下表は臨時校正の判断につながる代表的なトリガーです。いずれも指示トルクと実トルクがずれた恐れを示す事象で、発生したら定期校正日を待たずに校正・点検へ回します。

トリガー	想定される影響	一次対応
能力を超える過負荷	内部機構の変形・指示値ずれ	使用停止・隔離
落下・強い衝撃	機構の狂い・破損	使用停止・隔離
締付中の異音・作動不良	機構の異常	使用停止・点検依頼
指示値への疑い（手応えの違和感）	経時ずれの可能性	隔離・確認校正
長期未使用後の再使用	保管中の劣化	使用前確認・必要に応じ校正

これらは法定の基準ではなく、締付品質を守るための運用ルールです。何をトリガーとするかは社内の管理基準として定め、台帳やチェック表に落とし込みます。

トリガー発生時の運用（隔離・使用停止・記録）

トリガーが発生したら、まず該当工具を現場から隔離し、使用停止を明示します。校正状態が判別できるよう「使用停止」の識別を付けるのは、ISO9001:2015 7.1.5.2(b)が求める状態識別の考え方と整合します（出典: ISO 9001:2015 7.1.5.2）。識別が現場・台帳で食い違うと、どの工具が使えるかを証明できません。

次に、いつ・どの工具に・何が起きたか（過負荷／落下等）と、その後の処置（校正実施・判定・現場復帰）を記録します。臨時校正のイベントを記録に残すことで、後から締付品質への影響範囲を追跡できます。過負荷・落下時に校正・点検を推奨する運用は、トルクツールメーカーの校正案内でも一般的に示されています（出典: 東日製作所「手動式トルクツールの校正方法について」）。

日常の作動確認と点検記録

日常の作動確認は、使用前に使用者自身が行う自主点検で、校正とは別の操作です（校正・検証・調整はそれぞれ別に定義される＝JIS Z 8103:2019）。定期・臨時の校正が校正事業者の役割であるのに対し、日常確認は現場で異常を早期に見つける第一の砦です。

作動確認の点検項目テンプレ（設定値でのクリック感・外観・目盛）

下表は使用前の作動確認チェックの例です。異常があれば使用を止め、臨時校正のトリガーとして扱います。日常確認は合否の精密判定ではなく、明らかな異常の検知が目的です。

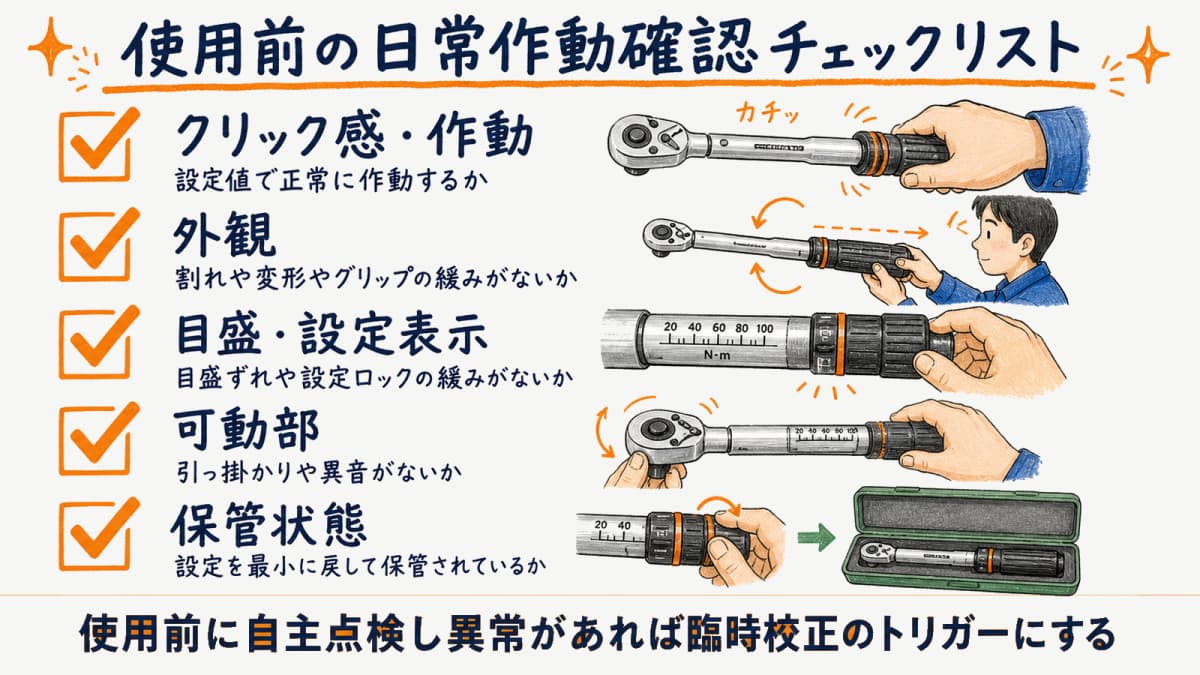

使用前の日常作動確認チェックリスト（クリック感・外観・目盛・可動部・保管状態）の図解

点検項目	確認内容	異常時の対応
クリック感・作動	設定値で正常に作動するか	使用停止・点検依頼
外観	割れ・変形・グリップの緩み	使用停止・隔離
目盛・設定表示	目盛ずれ・設定ロックの緩み	使用停止・確認
可動部	引っ掛かり・異音	使用停止・点検依頼
保管状態	設定を最小に戻して保管されているか	保管方法の是正

点検の結果は日付・工具・点検者・判定を記録に残します。これらの日常記録と、定期・臨時の校正記録、次回校正日を同じ台帳でひも付けておくと、監査時に「機器→点検→校正→証拠」を一本でたどれます。長さ測定器や温度計は点検の着眼点が異なるため、ノギス・マイクロメータの校正管理や温度計・温湿度計の校正管理も併せて参照してください。

まとめ

トルクレンチの校正管理は、期間だけで決めず、使用回数と期間の早い方で校正に回し、過負荷・落下などのイベントには臨時校正で対応するのが基本です。JIS B4652:2008は許容差の基準を示しますが、校正の間隔はISO9001が求めるとおり組織がリスクで決めます。日常の作動確認・定期校正・臨時校正の3層で役割を分け、それぞれの記録と次回校正日を台帳で一元管理することで、締付品質の裏づけを保てます。校正作業そのものは校正事業者に委ね、社内は記録・回数・期限の管理に集中するのが現実的な分担です。

よくある質問

Q. トルクレンチの校正周期はどう決めますか？

使用回数と期間の早い方で管理する考え方が一般的です。一律の法定周期はなく、ISO9001は間隔を組織判断とします（出典: ISO 9001:2015 7.1.5.2）。締付の重要度・使用頻度に応じて、回数の上限と期間の上限を両面で設定し、早く到達した方で校正に回します。

Q. トルクレンチを落としたら校正は必要ですか？

落下や過負荷は臨時校正のトリガーです。指示トルクと実トルクがずれた恐れがあるため、使用を止めて隔離し、校正・点検で異常がないか確認してから現場に戻します。発生したイベントは記録に残し、後から影響範囲を追えるようにします。

Q. JIS B4652とは何を定めた規格ですか？

手動式トルクツールの要求事項及び試験方法を定めるJISです。校正では最大トルクの20％・60％・最大（100％）の3点で繰り返し測定し、種類・クラスに応じた許容差（概ね±4〜6％）内かを確認する考え方が示されます（出典: JIS B4652:2008）。校正の実施は校正事業者が行います。

Q. トルクレンチの日常の作動確認では何を見ますか？

設定値でのクリック感・作動、外観や目盛のずれ、動作異常の有無を使用前に自主点検します。日常確認は自主点検であり、定期・臨時の校正は校正事業者へ依頼します（校正と点検は別の操作＝JIS Z 8103:2019）。

出典

JIS B 4652:2008 手動式トルクツールの要求事項及び試験方法: https://kikakurui.com/b4/B4652-2008-01.html
JIS Z 8103:2019 計測用語（校正・検証・調整の定義）: https://kikakurui.com/z8/Z8103-2019-01.html
ISO 9001:2015 7.1.5 監視及び測定のための資源: https://www.iso.org/standard/62085.html
NITE JCT20903 技術的要求事項適用指針（手動式トルクツール）: https://www.nite.go.jp/data/000084810.pdf
東日製作所「手動式トルクツールの校正方法について」: https://www.torque.co.jp/kousei/guide/5157.html
