絶縁抵抗計の校正周期｜製造・検査工程での点検と台帳管理

人

2026年8月14日21分で読める

絶縁抵抗計の校正周期は、用途、使用環境、要求精度、過去の結果を基に使用者が決めます。製造・検査工程では、本体だけを識別しても、使う試験電圧やレンジ、測定リードとの組み合わせが分からなければ、必要な校正範囲を発注できません。周期の数字とともに、用途と付属品を個体記録へ結び付けることが重要です。

本記事では、製品検査用途と安全確認用途を区分し、本体・測定機能・付属リードの登録、使用条件と履歴による周期判断、発注仕様、結果受領までを4ステップで解説します。一律の法定周期を示すのではなく、自社の根拠を台帳と証明書で追跡する実務に絞ります。

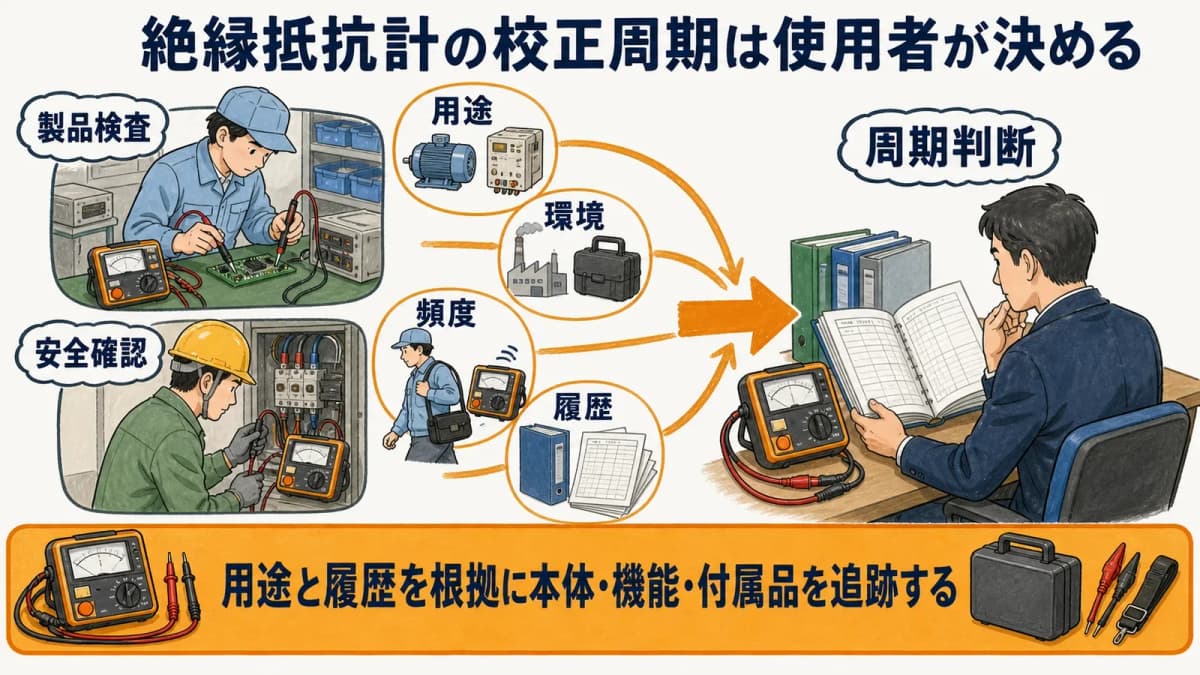

絶縁抵抗計の校正周期は使用者が決める

製造・検査工程で使う絶縁抵抗計は、用途、環境、頻度、要求精度、履歴を入力として周期を判断します。メーカー情報を初期設定の参考にしても、それを自社の法的義務や全個体共通の期間として扱わず、採用理由と見直し条件を残します。

絶縁抵抗計の校正管理とは

絶縁抵抗計の校正管理とは、本体と測定機能、付属リードを識別し、用途に必要な範囲の比較結果を追跡することです。JEMIC（日本電気計器検定所）の解説では、校正結果に法的な有効期限はなく、使用者が周期を決めるとされています。品質保証部門は、製造・検査での用途と要求精度を明確にし、使用条件や結果が変わったときに周期を再評価します。

本記事の対象は、製品検査や工程内の安全確認に使う絶縁抵抗計です。法定点検の頻度や電気工事資格の解説へ広げず、校正を依頼する側が本体、機能、リード、記録をどのように統制するかに限定します。

用途別の周期判断早見表

周期判断では、用途、試験電圧、レンジ、使用環境、簡易確認、過去の履歴を一組で確認します。製品検査用途と安全確認用途は、要求根拠や記録の見せ方が異なることがあるため、同じ型式でも用途欄を省略しません。

判断材料	製品検査用途で確認すること	安全確認用途で確認すること	台帳・規程へ残す内容
要求根拠	図面、検査仕様、工程要求	社内手順、設備の確認要求	文書名・用途区分
試験電圧・レンジ	検査に使う機能と範囲	確認に使う機能と範囲	機能・試験電圧・必要レンジ
使用頻度	検査回数と工程への影響	使用時点と持出状況	使用区分・頻度
使用環境	工程内の温湿度や粉じん	持出先や保管条件	使用場所・環境
履歴	校正結果、異常、修理	校正結果、異常、付属品交換	結果・処置・事象日

結果が安定し、用途と環境も変わらない場合は現行周期の維持を検討できます。持出が増えた、付属品を交換した、結果に変化がある、重要工程へ用途変更した場合は、次回日を待たずに確認し、短縮や臨時校正を検討します。延長も自動で行わず、履歴と途中確認の方法を根拠にします。

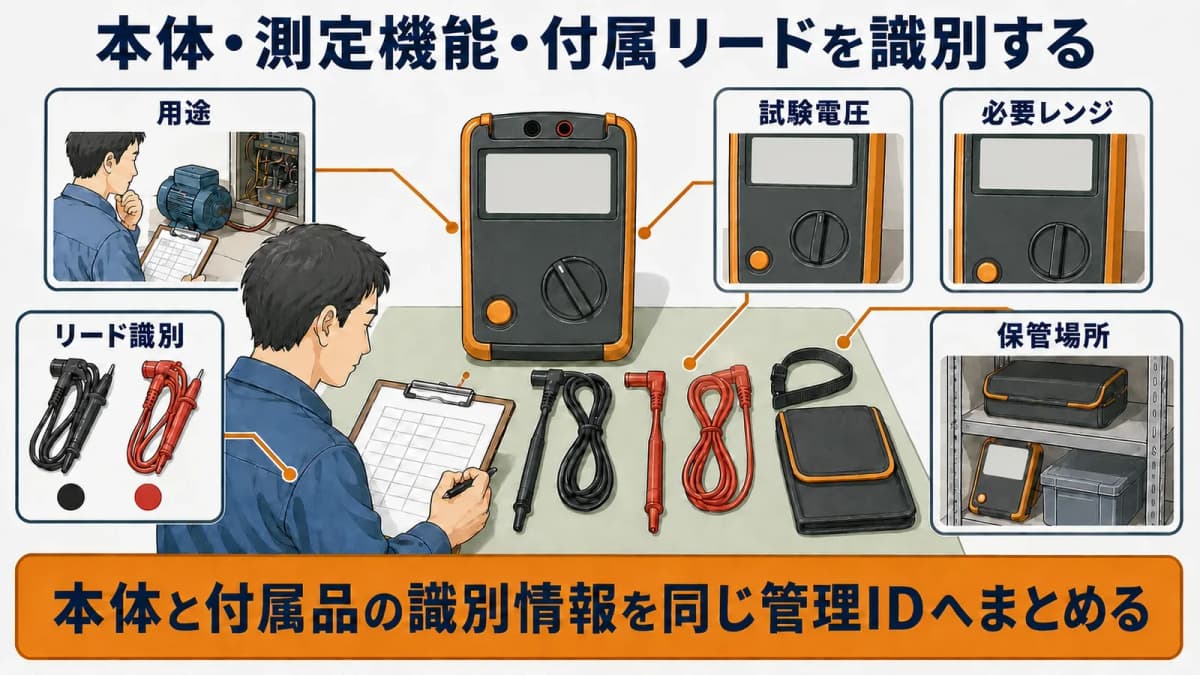

本体・測定機能・付属リードを識別する

台帳には本体の管理番号や製造番号だけでなく、用途、測定機能、試験電圧、レンジ、付属リードを登録します。校正依頼と使用時の組み合わせを同じ情報から確認できるようにし、付属品だけが交換された場合も履歴を失わない設計にします。

用途と試験電圧を登録する

製品検査か安全確認かという用途区分、使用する測定機能、試験電圧、必要レンジを個体情報へ登録します。複数の機能を持つ機器では、「絶縁抵抗計一式」とだけ記録せず、実工程で使う機能と範囲を明確にします。要求の根拠となる検査仕様や社内手順の所在も紐付けます。

共通の管理番号、製造番号、用途、試験電圧、必要レンジ、使用部署の6項目をそろえると、発注時と受領時に対象を照合できます。計測器管理台帳の作り方の共通項目へ、電気計測器固有の項目を追加する形で管理します。

リードと付属品の状態を管理する

測定リードと付属品は、本体との組み合わせ、識別方法、損傷、交換日、保管場所を記録します。校正証明書がどの付属品を対象に含むかは発行元へ確認し、対象範囲を推測で補いません。少なくとも使用時の損傷や接触不良が結果へ影響し得るため、使用前の状態確認と交換履歴を本体へ紐付けます。

計測器校正HUBでは、用途、試験電圧、リード識別などをカスタム項目として持たせられます。ただし、リードの状態を専用機能が自動判定するわけではありません。損傷の内容、交換理由、交換後の確認は担当者が記録し、必要に応じて校正範囲を見直します。

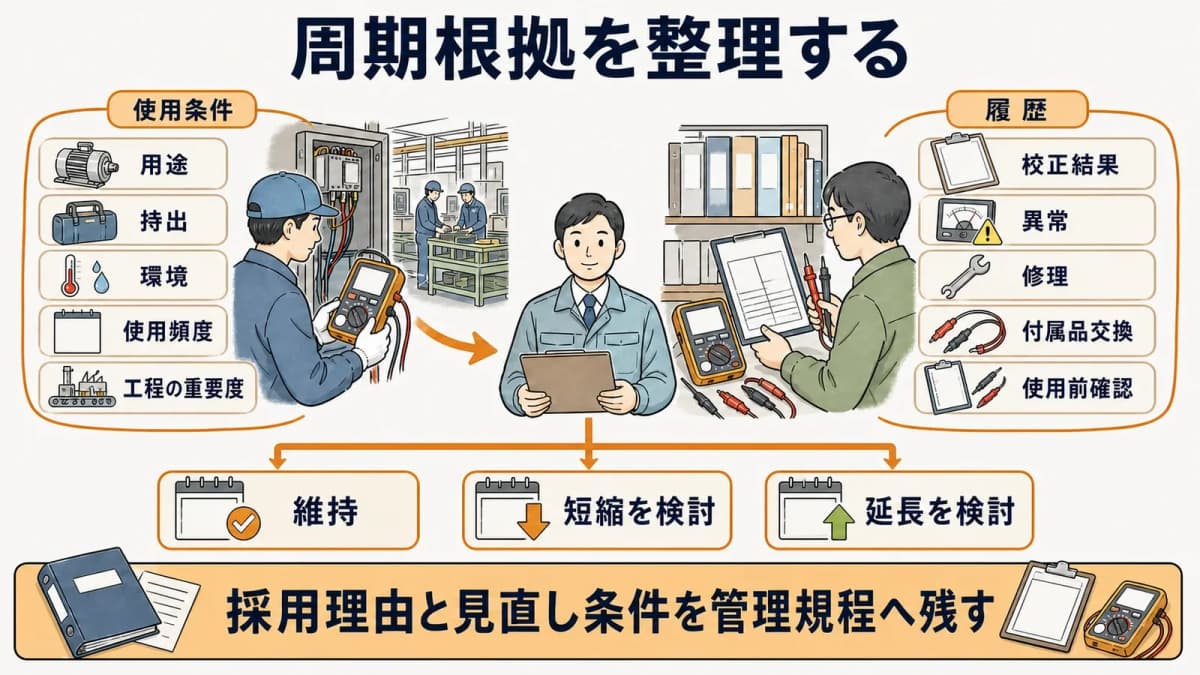

周期根拠を整理する

周期根拠は、現在の用途・使用条件を整理する段階と、過去の結果・異常履歴を評価する段階に分けます。採用する周期だけでなく、どの変化が起きたら再評価するか、誰が承認するかまで管理規程へ残します。

ステップ1 使用環境と頻度を確認する

製造・検査での用途、持出、環境、使用頻度、工程の重要度を整理します。固定場所で使うか持ち出すか、粉じんや湿気の影響を受けるか、製品判定へ直接使うかを個体または同等の管理群ごとに確認します。使用部署が複数ある場合は、最も厳しい条件だけでなく実際の使用場所を追跡します。

要求精度と顧客要求も確認し、根拠文書の所在を登録します。校正周期の決め方で扱う共通の判断軸へ、試験電圧、リード、持出という絶縁抵抗計固有の条件を加えます。初期周期と見直し条件は責任者が承認します。

ステップ2 履歴と簡易確認結果を評価する

過去の校正結果、異常、修理、付属品交換、使用前確認の記録を評価します。証明書の判定だけでなく、対象機能、測定範囲、調整の有無、前回結果からの変化を確認します。落下、リード損傷、接触不良などの事象があれば、発生日と処置を周期判断へ反映します。

評価結果は、現行周期を維持する、短縮を検討する、延長を検討するという3区分で整理できます。短縮や臨時校正は、異常や使用条件の変化を見逃さないための選択肢です。延長する場合も、安定した履歴、途中確認、顧客要求との整合を確認し、理由を記録します。

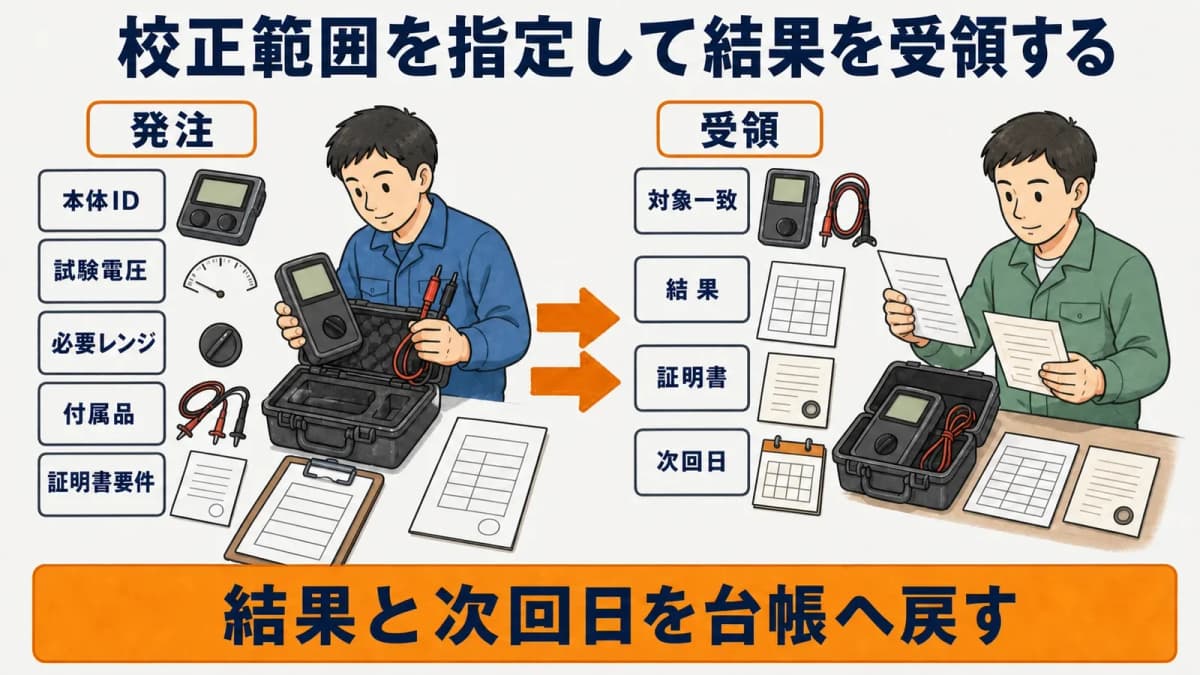

校正範囲を指定して結果を受領する

校正依頼では、対象本体だけでなく、必要な機能、試験電圧、レンジ、付属品、証明書要件を伝えます。返却時には依頼内容と結果票を照合し、証明書と次回校正日を同じ機器IDへ戻します。

ステップ3 必要な機能とレンジを発注仕様へ書く

本体ID、試験電圧、必要レンジ、付属品、証明書要件を校正依頼へ記載します。製造番号と用途も併記し、対象機能が校正範囲に含まれるかを校正先と事前に確認します。リードを同梱する場合は識別、数量、組み合わせを明記し、返却時に同一性を照合できる状態にします。

発注欄	記載する内容	受領時の確認
対象	本体ID、製造番号、用途	依頼個体との一致
校正範囲	試験電圧、機能、必要レンジ	結果票の測定範囲
付属品	リード識別、組み合わせ、状態	返却品と対象範囲
書類	結果票、証明書の要件	発行元、番号、記載内容

ステップ4 結果と次回日を台帳へ戻す

校正対象と結果を確認し、証明書を機器へ紐付けて次回校正日を登録します。受領時は、本体ID、製造番号、機能、測定範囲、結果、調整の有無、付属品、証明書番号を照合します。依頼した機能が不足する、付属品の対象範囲が不明、個体表示が違うといった差異は、次回日を確定する前に発行元へ確認します。

次回日は、承認済みの周期と起算点に基づいて登録します。校正期限・校正周期の管理に沿って期限通知へつなぎ、実施日、結果、証明書、決定周期、次回日の5要素が同じ個体で追える状態を完了条件にします。

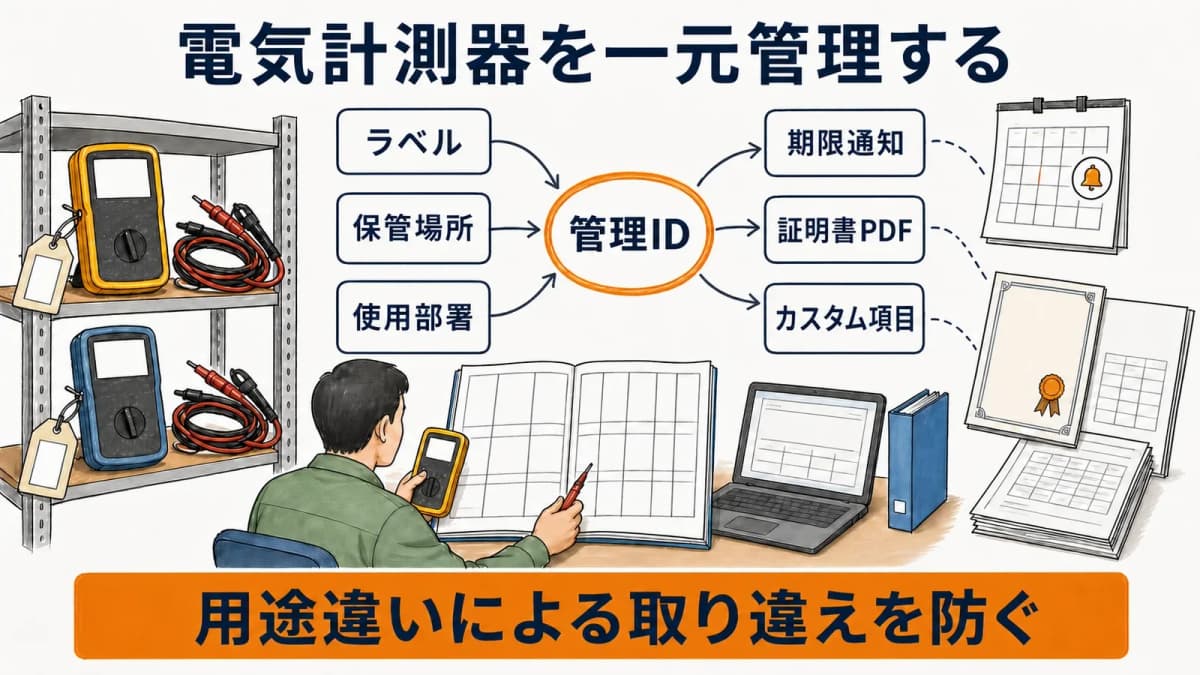

電気計測器を一元管理する

複数部署で電気計測器を使うと、同じ型式でも用途や付属品が異なり、取り違えが発生しやすくなります。現品ラベル、用途、保管場所、使用部署、証明書を管理IDで結び、通知後の発注と受領の担当を明確にします。

用途違いによる取り違えを防ぐ

ラベル、保管場所、使用部署を一致させます。現品ラベルには管理番号を明示し、台帳では製品検査と安全確認の用途区分、試験電圧、付属リードを照合できるようにします。別部署へ移動した場合は、所在だけでなく用途が変わったかを確認し、必要なら周期と校正範囲を再評価します。

校正期限を過ぎた個体や証明書が確認できない個体は、使用対象から外して状態を明確にします。具体的な隔離と影響確認は校正期限切れの計測器への対応に接続し、対象特定、使用停止、再校正、使用再開の判断を履歴へ残します。

計測器校正HUBで期限と証明書を管理する

計測器校正HUBでは、用途や試験電圧をカスタム項目へ登録し、次回校正日の計算、期限通知、証明書PDFの保管、監査向け出力を使えます。本体と付属品の識別情報を同じ管理IDへまとめることで、発注前と受領時に必要な条件を検索できます。通知は期限を知らせますが、周期や使用可否を自動判定するものではありません。

技術判断は、自社の管理規程、使用条件、履歴に基づいて責任者が行います。システムは期限と証拠の探索を支援し、リードの状態確認や校正範囲の妥当性確認は担当者が行うという役割分担を明確にします。
